《机械工程测试技术》课程教学资源（技术问答）06、电感式传感器_18什么是零点残余电压

18什么是零点残余电压？它产生的原因是什么？在理论上，当差动变压器的衔铁位于初始平衡位置（即中央位置或零位移时），由于对称的两个次级线圈反向串联，它们的感应电动势大小相等，方向相反，因此差动变压器的输出是民压为零。但在实际上，差动变压器的输出电压并不等于零，而是一个很小的电压值，我们把差动变压器在零位移是地的输出电压称为零点残余电压（或物零位输出电压简称零位电压）。大小通常为零点几毫伏到几十毫伏。零点残余电压产生的原因有如下几个：1）由于两个次级线圈的电气参数和几何尺寸不完全对称，造成二者的感应电势不相等。2）导磁材料存在铁损耗、不均质，初级线圈有铜损耗电阻，这均使差动变压器的输入电流与磁通不同相3）励磁电压波形中有高次谐波。4）铁心材料磁化曲线的非线性（磁饱和、磁滞）导致输出电压中含高次谐波

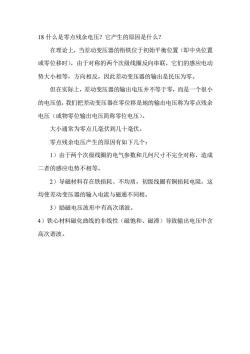

18 什么是零点残余电压？它产生的原因是什么？ 在理论上，当差动变压器的衔铁位于初始平衡位置（即中央位置 或零位移时），由于对称的两个次级线圈反向串联，它们的感应电动 势大小相等，方向相反，因此差动变压器的输出是民压为零。 但在实际上，差动变压器的输出电压并不等于零，而是一个很小 的电压值，我们把差动变压器在零位移是地的输出电压称为零点残余 电压（或物零位输出电压简称零位电压）。 大小通常为零点几毫伏到几十毫伏。 零点残余电压产生的原因有如下几个： 1）由于两个次级线圈的电气参数和几何尺寸不完全对称，造成 二者的感应电势不相等。 2）导磁材料存在铁损耗、不均质，初级线圈有铜损耗电阻，这 均使差动变压器的输入电流与磁通不同相。 3）励磁电压波形中有高次谐波。 4）铁心材料磁化曲线的非线性（磁饱和、磁滞）导致输出电压中含 高次谐波
