《机械工程测试技术》课程教学资源（技术问答）06、电感式传感器_26、影响高频反射涡流传感器灵敏度的因素有哪些

26、影响高频反射涡流传感器灵敏度的因素有哪些？1）与线圈的形状和大小有关。线圈的形式最好是尽可能窄而扁平，当线圈直径增大时，灵敏度降低。2）被测体材料的影响。被测体的电阻率p和相对导磁率μ越小，传感器的灵敏度越高；若被测体材质或其表面层不均匀时，会引起传感器灵敏度的波动，产生一定的干扰信号。3）被测物体的形状和大小的影响。被测物体的面积比传感器相对应的面积大很多时灵敏度不发生变化；当被测物体面积为传感器线圈面积的一半时，其灵敏度减少一半；更小时，灵敏度则显著下降。被测物体为圆柱体是地，直径越大，灵敏度有所降低；直径减小时，灵敏度销有所提高。4）被测体的厚度的影响。厚度大，传感器具有较高的灵敏度。对金属导体的被测体，当厚度大于两倍的电涡流穿透深度h时，传感器的灵敏度几乎不受影响，否则灵敏度将会降低。5）传感器安装，对灵敏度的影响。不属于被测体的任何金属与传感器线圈接近，会导致传感器灵敏度降低。故在运用电涡流传感器进行测量时，不属于被测体的金属物与线圈之间，至少要有一个线圈直径的间隔。说明：？件表面热处理对测量结果没有影响，被测物体的表面光洁

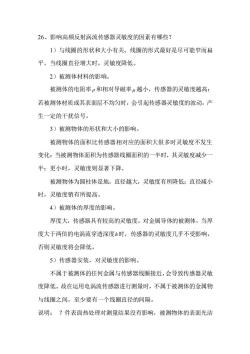

26、影响高频反射涡流传感器灵敏度的因素有哪些？ 1）与线圈的形状和大小有关。线圈的形式最好是尽可能窄而扁 平，当线圈直径增大时，灵敏度降低。 2）被测体材料的影响。 被测体的电阻率  和相对导磁率  越小，传感器的灵敏度越高； 若被测体材质或其表面层不均匀时，会引起传感器灵敏度的波动，产 生一定的干扰信号。 3）被测物体的形状和大小的影响。 被测物体的面积比传感器相对应的面积大很多时灵敏度不发生 变化；当被测物体面积为传感器线圈面积的一半时，其灵敏度减少一 半；更小时，灵敏度则显著下降。 被测物体为圆柱体是地，直径越大，灵敏度有所降低；直径减小 时，灵敏度销有所提高。 4）被测体的厚度的影响。 厚度大，传感器具有较高的灵敏度。对金属导体的被测体，当厚 度大于两倍的电涡流穿透深度 h 时，传感器的灵敏度几乎不受影响， 否则灵敏度将会降低。 5）传感器安装，对灵敏度的影响。 不属于被测体的任何金属与传感器线圈接近，会导致传感器灵敏 度降低。故在运用电涡流传感器进行测量时，不属于被测体的金属物 与线圈之间，至少要有一个线圈直径的间隔。 说明： ？件表面热处理对测量结果没有影响，被测物体的表面光洁

度对测量结果基本上没有影响

度对测量结果基本上没有影响
