《机械工程测试技术》课程教学资源（技术问答）06、电感式传感器_19、零点残余电压对测量有何影响

19、零点残余电压对测量有何影响？如何消除？零点残余电压是评定差动变压器性能的主要指标之一。零点残余电压的存在会使得传感器输出特性在零位附近的范围内不灵敏（灵敏度降低），分辨率变差和测量误差增大；零位电压如果馈入高增益放大器，会使放大器提早饱和，堵塞有用信号的通过，或者被放大的送入同服电机，使电机发热，尤其在传感器的输出主信号为零时，放大了的零位电压正交分量可能使电机产生误动作。因此，必须采取相应措施来消除或减小零点残余电压。消除或减小零点残余电压的方法有：1）应尽可能保证传感器几何尺寸，线圈电气参数和磁路的相互对称，这是减少零位电压最有效的方法。2）采用导磁性能良好的材料制作传感器壳体，使之兼顾屏蔽作用，以减小外界电磁场干扰。3）将传感器磁回路工作区域设计在铁芯磁化曲线的线性段（避开饱和区），以减小由于磁化曲线的非线性而产生的三次谐波。4）采用适当的外电路补偿法来减小零点残余电压。5）选用相敏整流器作为测量电路可以使零点残余电压小到忽略不计的程度

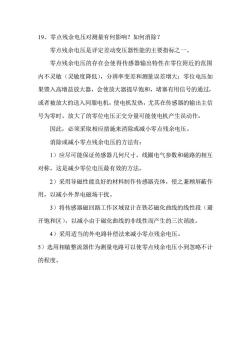

19、零点残余电压对测量有何影响？如何消除？ 零点残余电压是评定差动变压器性能的主要指标之一。 零点残余电压的存在会使得传感器输出特性在零位附近的范围 内不灵敏（灵敏度降低），分辨率变差和测量误差增大；零位电压如 果馈入高增益放大器，会使放大器提早饱和，堵塞有用信号的通过， 或者被放大的送入同服电机，使电机发热，尤其在传感器的输出主信 号为零时，放大了的零位电压正交分量可能使电机产生误动作。 因此，必须采取相应措施来消除或减小零点残余电压。 消除或减小零点残余电压的方法有： 1）应尽可能保证传感器几何尺寸，线圈电气参数和磁路的相互 对称，这是减少零位电压最有效的方法。 2）采用导磁性能良好的材料制作传感器壳体，使之兼顾屏蔽作 用，以减小外界电磁场干扰。 3）将传感器磁回路工作区域设计在铁芯磁化曲线的线性段（避 开饱和区），以减小由于磁化曲线的非线性而产生的三次谐波。 4）采用适当的外电路补偿法来减小零点残余电压。 5）选用相敏整流器作为测量电路可以使零点残余电压小到忽略不计 的程度
