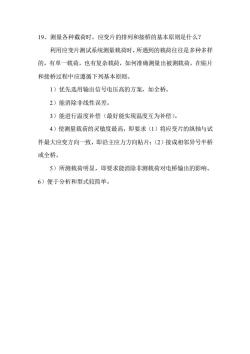

19、测量各种截荷时，应变片的排列和接桥的基本原则是什么？利用应变片测试系统测量载荷时，所遇到的载荷往往是多种多样的。有单一载荷，也有复杂载荷，如何准确测量出被测载荷，在贴片和接桥过程中应遵循下列基本原则。1）优先选用输出信号电压高的方案，如全桥。2）能消除非线性误差。3）能进行温度补偿（最好能实现温度互为补偿）。4）使测量载荷的灵敏度最高，即要求（1）将应变片的纵轴与试件最大应变方向一致，即沿主应力方向贴片；（2）接成相邻异号半桥或全桥。5）所测载荷明显，即要求能消除非测载荷对电桥输出的影响。6）便于分析和型式较简单
