《机械工程测试技术》课程教学资源（技术问答）04、电位器式传感器_04、电位器传感器基本工作原理是什么

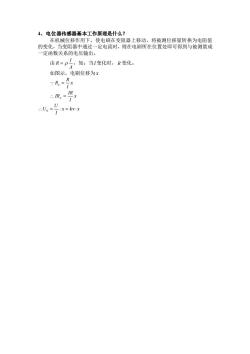

4、电位器传感器基本工作原理是什么？在机械位移作用下，使电刷在变阻器上移动，将被测位移量转换为电阻值的变化，当变阻器中通过一定电流时，则在电刷所在位置处即可得到与被测量成一定函数关系的电压输出。1由R=P一，知：当/变化时，R变化。A如图示，电刷位移为xR:R,==x1IR.IR, =-x1U.x=ky.x:.U。=1

4、电位器传感器基本工作原理是什么？ 在机械位移作用下，使电刷在变阻器上移动，将被测位移量转换为电阻值 的变化，当变阻器中通过一定电流时，则在电刷所在位置处即可得到与被测量成 一定函数关系的电压输出。 由 A l R =  ，知：当 l 变化时， R 变化。 如图示，电刷位移为 x x l R  Rx = x l IR  IRx = x kv x l U U =  =  0
