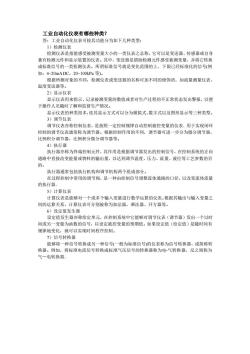

工业自动化仪表有哪些种类？答：工业自动化仪表可按其功能分为如下几种类型：1）检测仪表检测仪表是指能感受被测变量大小的一类仪表之总称，它可以是变送器、传感器或自身兼有检测元件和显示装置的仪表。其中，变送器是借助检测元件感受被测变量，并将它转换成标准信号的一类检测仪表。所谓标准信号就是变化范围的上、下限已经标准化的信号（例如：4~20mADC，20~100kPa等）根据所测对象的不同，检测仪表或变送器的名称可加不同的修饰语，如流量测量仪表，温度变送器等。2）显示仪表显示仪表用来指示、记录被测变量的数值或者对生产过程的不正常状态发出警报，以便手操作人员随时了解和监督生产情况。显示仪表的种类很多，依其显示方式可以分为模拟式、数字式以及图形显示等三种类型。3）调节仪表调节仪表亦称控制仪表，是按照一定控制规律自动控制被控变量的仪表.用于实现闭环控制的调节仪表通常称为调节器。根据控制作用的不同，调节器可进一步分为微分调节器，比例积分调节器，比例积分微分调节器等。4）执行器执行器亦称为终端控制元件，其作用是根据调节器发出的控制信号，在控制系统的正向通路中直接改变能量或物料的输出量，以达到调节温度、压力、流量、液位等工艺参数的目的。执行器通常包括执行机构和调节机构两个组成部分。在过程控制中常用的调节阀，是一种由控制信号调整流体通路的口径，以改变流体流量的执行器，5）计算仪表计算仪表是能够对一个或多个输入变量进行数学运算的仪表。根据其输出与输入变量之间的运算关系，计算仪表可分别被称为加法器，乘法器、开方器等。6）设定值发生器设定值发生器亦称给定单元，在控制系统中它能够对调节仪表（调节器）发出一个以时间或另一变量为函数的信号，以设定被控变量的预期值。如果设定值（给定值）是随时间有规律地变化，就可以实现时间程序控制。7信号转换器能够将一种信号转换成另一种信号（一般为标准信号)的仪表称为信号转换器，或简称转换器。例如，将标准电流信号转换成标准气压信号的转换器称为电-气转换器，反之则称为气一电转换器

工业自动化仪表有哪些种类？ 答：工业自动化仪表可按其功能分为如下几种类型： 1）检测仪表 检测仪表是指能感受被测变量大小的一类仪表之总称，它可以是变送器、传感器或自身 兼有检测元件和显示装置的仪表。其中，变送器是借助检测元件感受被测变量，并将它转换 成标准信号的一类检测仪表。所谓标准信号就是变化范围的上、下限已经标准化的信号(例 如：4~20mA DC，20~100kPa 等)。 根据所测对象的不同，检测仪表或变送器的名称可加不同的修饰语，如流量测量仪表， 温度变送器等。 2）显示仪表 显示仪表用来指示、记录被测变量的数值或者对生产过程的不正常状态发出警报，以便 于操作人员随时了解和监督生产情况。 显示仪表的种类很多，依其显示方式可以分为模拟式、数字式以及图形显示等三种类型。 3）调节仪表 调节仪表亦称控制仪表，是按照一定控制规律自动控制被控变量的仪表．用于实现闭环 控制的调节仪表通常称为调节器。根据控制作用的不同，调节器可进一步分为微分调节器， 比例积分调节器，比例积分微分调节器等。 4）执行器 执行器亦称为终端控制元件，其作用是根据调节器发出的控制信号，在控制系统的正向 通路中直接改变能量或物料的输出量，以达到调节温度、压力、流量、液位等工艺参数的目 的。 执行器通常包括执行机构和调节机构两个组成部分。 在过程控制中常用的调节阀，是一种由控制信号调整流体通路的口径，以改变流体流量 的执行器． 5）计算仪表 计算仪表是能够对一个或多个输入变量进行数学运算的仪表。根据其输出与输入变量之 间的运算关系，计算仪表可分别被称为加法器，乘法器、开方器等。 6）设定值发生器 设定值发生器亦称给定单元，在控制系统中它能够对调节仪表（调节器）发出一个以时 间或另一变量为函数的信号，以设定被控变量的预期值。如果设定值（给定值）是随时间有 规律地变化，就可以实现时间程序控制。 7）信号转换器 能够将一种信号转换成另一种信号(一般为标准信号)的仪表称为信号转换器，或简称转 换器。例如，将标准电流信号转换成标准气压信号的转换器称为电-气转换器，反之则称为 气—电转换器．
