《机械工程测试技术》课程教学资源（技术问答）04、电位器式传感器_03、电位器传感器由哪几部分组成

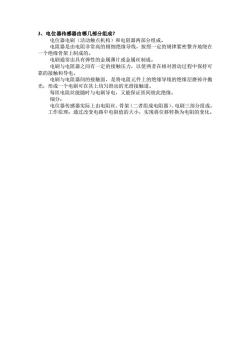

3、电位器传感器由哪几部分组成？电位器电刷（活动触点机构）和电阻器两部分组成。电阻器是由电阻非常高的极细绝缘导线，按照一定的规律紧密整齐地绕在一个绝缘骨架上制成的。电刷通常由具有弹性的金属薄片或金属丝制成。电刷与电阻器之间有一定的接触压力，以使两者在相对滑动过程中保持可靠的接触和导电。电刷与电阻器间的接触面，是将电阻元件上的绝缘导线的绝缘层磨掉并抛光，形成一个电刷可在其上均匀滑动的光滑接触道。每匝电阻丝能随时与电刷导电，又能保证匝间彼此绝缘。细分：电位器传感器实际上由电阻丝、骨架（二者组成电阻器）、电刷三部分组成。工作原理：通过改变电路中电阻值的大小，实现将位移转换为电阻的变化

3、电位器传感器由哪几部分组成？ 电位器电刷（活动触点机构）和电阻器两部分组成。 电阻器是由电阻非常高的极细绝缘导线，按照一定的规律紧密整齐地绕在 一个绝缘骨架上制成的。 电刷通常由具有弹性的金属薄片或金属丝制成。 电刷与电阻器之间有一定的接触压力，以使两者在相对滑动过程中保持可 靠的接触和导电。 电刷与电阻器间的接触面，是将电阻元件上的绝缘导线的绝缘层磨掉并抛 光，形成一个电刷可在其上均匀滑动的光滑接触道。 每匝电阻丝能随时与电刷导电，又能保证匝间彼此绝缘。 细分： 电位器传感器实际上由电阻丝、骨架（二者组成电阻器）、电刷三部分组成。 工作原理：通过改变电路中电阻值的大小，实现将位移转换为电阻的变化
