《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_13、电阻应变片有哪几种基本类型

13、电阻应变片有哪几种基本类型？各有何特点？常用的应变法有电阻丝式，金属箔式和半导体式三种1)电阻丝或根据电阻丝的形状可分为线绕式和短接式线绕式（U型）：制造工艺简单，成本低，但横向效应大，短接式（H型）：横向效应小，传递变形好，但制造困难。电阻丝式应变片按基底材质文可分为纸基的、纸浸胶基的、胶基的几种。纸基应变片：制造简单，易于粘贴，价格低，但耐热性和耐潮性不好，多在短期的室内试验中用。纸浸胶基应变片：使用温度可提高，抗潮湿性也较好，绝缘性好，可以长期使用，蠕变、滞后小。胶基片：性能基本上和纸浸胶基的相同。2）箔式应变片的特点。（1）粘贴牢固，蠕变小，横向效应小，可提高测量精度。（2）散热好，允许流过较大的电流，可以输出较强的信号，提高了测量灵敏度。（3）使用范围广，疲劳寿命高。（4）便于批量生产，生产率高。（5）缺点：生产工序复价，价格贵，不适于高温环境下测量。3）半导体应变片的特点。优点：灵敏系数高，可测微小应变；机械滞后小，横向效应小，体积小。缺点：应变片的电阻值受温度影响大，灵敏系数的温度稳定性差，在

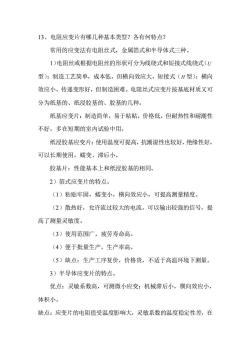

13、电阻应变片有哪几种基本类型？各有何特点？ 常用的应变法有电阻丝式，金属箔式和半导体式三种。 1）电阻丝或根据电阻丝的形状可分为线绕式和短接式线绕式（ U 型）：制造工艺简单，成本低，但横向效应大，短接式（ H 型）：横向 效应小，传递变形好，但制造困难。电阻丝式应变片按基底材质又可 分为纸基的、纸浸胶基的、胶基的几种。 纸基应变片：制造简单，易于粘贴，价格低，但耐热性和耐潮性 不好，多在短期的室内试验中用。 纸浸胶基应变片：使用温度可提高，抗潮湿性也较好，绝缘性好， 可以长期使用，蠕变、滞后小。 胶基片：性能基本上和纸浸胶基的相同。 2）箔式应变片的特点。 （1）粘贴牢固，蠕变小，横向效应小，可提高测量精度。 （2）散热好，允许流过较大的电流，可以输出较强的信号，提 高了测量灵敏度。 （3）使用范围广，疲劳寿命高。 （4）便于批量生产，生产率高。 （5）缺点：生产工序复价，价格贵，不适于高温环境下测量。 3）半导体应变片的特点。 优点：灵敏系数高，可测微小应变；机械滞后小，横向效应小， 体积小。 缺点：应变片的电阻值受温度影响大，灵敏系数的温度稳定性差，在

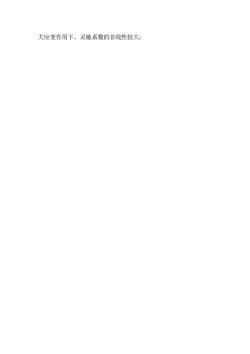

大应变作用下，灵敏系数的非线性较大

大应变作用下，灵敏系数的非线性较大
