《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_08、什么是横向效应

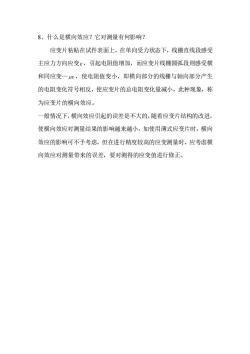

8、什么是横向效应？它对测量有何影响？应变片粘贴在试件表面上，在单向受力状态下，线栅直线段感受主应力方向应变，引起电阻值增加，而应变片线棚圆弧段则感受横和同应变一u8，使电阻值变小，即横向部分的线栅与轴向部分产生的电阻变化符号相反，使应变片的总电阻变化量减小，此种现象，称为应变片的横向效应。一般情况下，横向效应引起的误差是不大的，随着应变片结构的改进使横向效应对测量结果的影响越来越小，如使用薄式应变片时，横向效应的影响可不予考虑，但在进行精度较高的应变测量时，应考虑横向效应对测量带来的误差，要对测得的应变值进行修正

8、什么是横向效应？它对测量有何影响？ 应变片粘贴在试件表面上，在单向受力状态下，线栅直线段感受 主应力方向应变  ，引起电阻值增加，而应变片线棚圆弧段则感受横 和同应变— ，使电阻值变小，即横向部分的线栅与轴向部分产生 的电阻变化符号相反，使应变片的总电阻变化量减小，此种现象，称 为应变片的横向效应。 一般情况下，横向效应引起的误差是不大的，随着应变片结构的改进， 使横向效应对测量结果的影响越来越小，如使用薄式应变片时，横向 效应的影响可不予考虑，但在进行精度较高的应变测量时，应考虑横 向效应对测量带来的误差，要对测得的应变值进行修正
