《液压与气压传动》课程教学资源（实验指导）实验七 双作用气缸的速度控制回路

实验七双作用气缸的速度控制回路81实验目的1、掌握气压元件在气动控制回路中的应用，通过拆装气压回路，了解双作用气缸的速度控制回路的组成及性能。2、能利用现有气压元件拟订其他方案，并进行比较。82实验内容和方案1、拆装气压回路，熟悉气压元件。2、搭接双作用气缸的速度控制回路，即：排气节流调速和进气节流调速；2位3通滚轮杠杆阀实现位置控制。83实验装置1、1/TP-101型气压传动回路实验台84实验步骤（参考）1、根据实验项目选择气压元件：2、按系统原理图连接管道；3、接通压缩空气源；4、实现所要求的排气节流调速和进气节流调速：2位3通滚轮杠杆阀实现位置控制：5、完成实验项目后拆卸气管和元件，并将原件放好。S5实验报告实验要求：1、绘制排气节流调速的工作原理图：2、绘制进气节流调速的工作原理图；3、绘制2位3通滚轮杠杆阀实现位置控制原理图；4、叙述所用气动元件的功能特点：5、叙述气动回路的工作原理

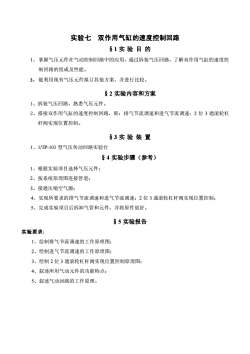

实验七 双作用气缸的速度控制回路 §1 实 验 目 的 1、掌握气压元件在气动控制回路中的应用，通过拆装气压回路，了解双作用气缸的速度控 制回路的组成及性能。 2、 能利用现有气压元件拟订其他方案，并进行比较。 §2 实验内容和方案 1、拆装气压回路，熟悉气压元件。 2、搭接双作用气缸的速度控制回路，即：排气节流调速和进气节流调速；2 位 3 通滚轮杠 杆阀实现位置控制。 §3 实 验 装 置 1、1/TP-101 型气压传动回路实验台 §4 实验步骤（参考） 1、根据实验项目选择气压元件； 2、按系统原理图连接管道； 3、接通压缩空气源； 4、实现所要求的排气节流调速和进气节流调速；2 位 3 通滚轮杠杆阀实现位置控制； 5、完成实验项目后拆卸气管和元件，并将原件放好。 §5 实验报告 实验要求： 1、绘制排气节流调速的工作原理图； 2、绘制进气节流调速的工作原理图； 3、绘制 2 位 3 通滚轮杠杆阀实现位置控制原理图； 4、叙述所用气动元件的功能特点； 5、叙述气动回路的工作原理

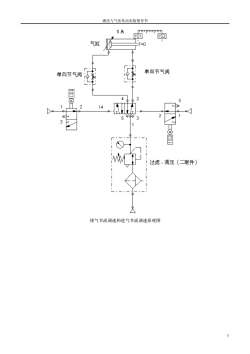

液压与气压传动实验指导书1Am[1S11S2气缸F=0单向节气阀单向节气阀/CS1F:0314GCHBaLOmO过滤、调压（二联件）排气节流调速和进气节流调速原理图

液压与气压传动实验指导书 1 排气节流调速和进气节流调速原理图

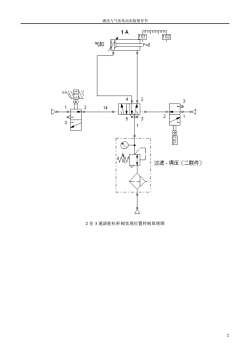

液压与气压传动实验指导书1AIS1[1S2]11气缸CF=032S14-@LO福ES过滤、调压（二联件）A2位3通滚轮杠杆阀实现位置控制原理图2

液压与气压传动实验指导书 2 2 位 3 通滚轮杠杆阀实现位置控制原理图
