《液压与气压传动》课程教学资源（实验指导）实验三 液压泵模型拆装实验

实验三、液压泵模型拆装实验一、实验目的液压泵是液压系统的重要组成部分，通过对液压泵的拆装，可加深对液压泵结构、性能、特点及工作原理的了解。并能对液压泵的加工及装配工艺有一个初步的认识。二、实验用工具及材料工具：内六角扳手一套、固定扳手、螺丝刀等工具。材料：不同工作压力、排量的齿轮泵、叶片泵、柱塞泵。三、实验内容拆解各类液压泵，观察、了解各零件在液压泵中的作用，掌握各种液压泵的工作原理，按一定的步骤装配各类液压泵。1.齿轮泵型号：CB---B型齿轮泵结构图见图2—5A-A一A图2-5工作原理：在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封

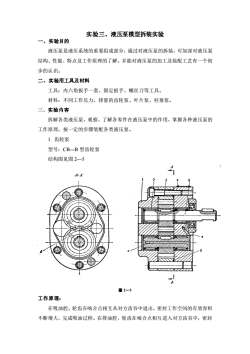

实验三、液压泵模型拆装实验 一、实验目的 液压泵是液压系统的重要组成部分，通过对液压泵的拆装，可加深对液压泵 结构、性能、特点及工作原理的了解。并能对液压泵的加工及装配工艺有一个初 步的认识。 二、实验用工具及材料 工具：内六角扳手一套、固定扳手、螺丝刀等工具。 材料：不同工作压力、排量的齿轮泵、叶片泵、柱塞泵。 三、实验内容 拆解各类液压泵，观察、了解各零件在液压泵中的作用，掌握各种液压泵的 工作原理，按一定的步骤装配各类液压泵。 1. 齿轮泵 型号：CB-B 型齿轮泵 结构图见图 2—5 图 2－5 工作原理： 在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积 不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封

工作空间的有效容积不断减小，实现排油过程。2、叶片泵型号：YB---6型叶片泵结构图见图2—6/图2-6工作原理：当轴3带动转子4转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴与定子表面，沿着定子曲线滑动。叶片往定子的长轴方向运动时叶片伸出，使得由定子5的内表面、配流盘2、7、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油（从第四象限到第二象限）。往短轴方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上的配流窗口实现排油（从第二到第四象限）。转子旋转一周，叶片伸出和缩进两次。3、轴向柱塞泵型号：CY141型轴向柱塞泵（手动变量）型号说明：1.25s|cY14-1 BF公称排量mL/r：1.25、无标记为正转（从轴2.5、10、25、40、63、端看顺时针为正）定量：：F:反转M第二次改进设计（A.B）手动变量：S压力补偿变量：Y第一种结构代号

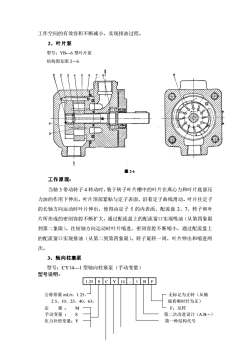

工作空间的有效容积不断减小，实现排油过程。 2、叶片泵 型号：YB-6 型叶片泵 结构图见图 2－6 图 2-6 工作原理： 当轴 3 带动转子 4 转动时，装于转子叶片槽中的叶片在离心力和叶片底部压 力油的作用下伸出，叶片顶部紧贴与定子表面，沿着定子曲线滑动。叶片往定子 的长轴方向运动时叶片伸出，使得由定子 5 的内表面、配流盘 2、7、转子和叶 片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油（从第四象限 到第二象限）。往短轴方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上 的配流窗口实现排油（从第二到第四象限）。转子旋转一周，叶片伸出和缩进两 次。 3、轴向柱塞泵 型号：CY14—1 型轴向柱塞泵（手动变量） 型号说明： 1.25 S C Y 14 - 1 B F 公称排量 mL/r：1.25、 无标记为正转（从轴 2.5、10、25、40、63、 端看顺时针为正） 定 量 ： M F：反转 手动变量 ： S 第二次改进设计（A.B.） 压力补偿变量：Y 第一种结构代号

定级变量：MY缸体旋转的轴向柱塞泵Y:泵C:压力31.5MPaCY型轴向柱塞泵采用液体静压轴承结构，具有结构简单、体积小、重量轻、效率高、寿命长等优点。适用于大型机床、锻压机械、矿山机械、工程机械等液压传动系统。结构见图2一714图2-7工作原理：当油泵的输入轴9通过电机带动旋转时，缸体5随之旋转，由于装在缸体中的柱塞10的球头部分上的滑靴13被回程盘压向斜盘，因此柱塞10将随着斜盘的斜面在缸体5中作往复运动。从而实现油泵的吸油和排油。油泵的配油是由配油盘6实现的。改变斜盘的倾斜角度就可以改变油泵的流量输出

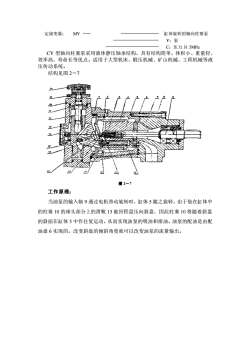

定级变量： MY 缸体旋转的轴向柱塞泵 Y：泵 C：压力 31.5MPa CY 型轴向柱塞泵采用液体静压轴承结构，具有结构简单、体积小、重量轻、 效率高、寿命长等优点。适用于大型机床、锻压机械、矿山机械、工程机械等液 压传动系统。 结构见图 2－7 图 2－7 工作原理： 当油泵的输入轴 9 通过电机带动旋转时，缸体 5 随之旋转，由于装在缸体中 的柱塞 10 的球头部分上的滑靴 13 被回程盘压向斜盘，因此柱塞 10 将随着斜盘 的斜面在缸体 5 中作往复运动。从而实现油泵的吸油和排油。油泵的配油是由配 油盘 6 实现的。改变斜盘的倾斜角度就可以改变油泵的流量输出
