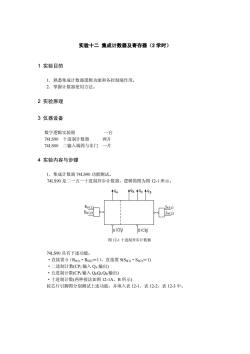

实验十二集成计数器及寄存器(2学时) 1实验目的 1.熟悉集成计数器逻辑功能和各控制端作用。 2.掌握计数器使用方法。 2实验原理 3仪器设备 数字逻辑实验箱 一台 74LS90十进制计数器 两片 74LS00 二输入端四与非门一片 4实验内容与步骤 1.集成计数器74LS90功能测试。 74LS90是二一五一十进制异步计数器，逻辑简图为图12-1所示。 ◆Q Ro(12 S9(1) R0(2） S9(2) A (CR) B(CR) 图12-1十进制异步计数器 74LS90具有下述功能： ·直接置0(R)·Ro2=1),直接置9(S·So2=1) ·二进制计数(CP1输入QA输出) ·五进制计数(CP2输入QDQcQB输出) ·十进制计数（两种接法如图12-1A、B所示） 按芯片引脚图分别测试上述功能，并填入表12-1、表12-2、表12-3中

实验十二 集成计数器及寄存器（2 学时） 1 实验目的 1．熟悉集成计数器逻辑功能和各控制端作用。 2．掌握计数器使用方法。 2 实验原理 3 仪器设备 数字逻辑实验箱 一台 74LS90 十进制计数器 两片 74LS00 二输入端四与非门 一片 4 实验内容与步骤 1．集成计数器 74LS90 功能测试。 74LS90 是二一五一十进制异步计数器，逻辑简图为图 12-1 所示。 图 12-1 十进制异步计数器 74LS90 具有下述功能： ·直接置 0（R0(1)·R0(2)＝1），直接置 9(S0(1)·S0(2)＝1) ·二进制计数(CP1 输入 QA输出) ·五进制计数(CP2 输入 QDQCQB输出) ·十进制计数(两种接法如图 12-1A、B 所示) 按芯片引脚图分别测试上述功能，并填入表 12-1、表 12-2、表 12-3 中

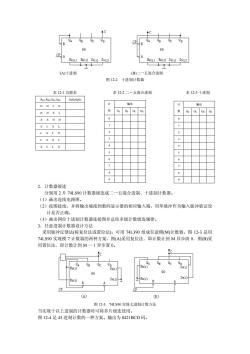

90 90 R0(1)R(2)S9(1)S9(2) Ro(1)Ro(2)S9(1)S9(2) (A)十进制 (B)二一五混合进制 图12-2十进制计数器 表12-1功能表 表12-2二一五混合进制 表12-3十进制 Ron Ro SomSom QoQcQuQA 输出 HH LX 计 输出 H HX L Qo Qe Qa Qe Q8 QA XX HH 0 0 X L X L L X L X 2 2 L XX L 3 X LL X 4 4 5 6 2.计数器级连 分别用2片74L$90计数器级连成二一五混合进制、十进制计数器。 (1)画出连线电路图。 (2)按图接线，并将输出端接到数码显示器的相应输入端，用单脉冲作为输入脉冲验证设 计是否正确。 (3)画出四位十进制计数器连接图并总结多级计数级连规律。 3.任意进制计数器设计方法 采用脉冲反馈法（称复位法或置位法）。可用74L390组成任意模M)计数器。图12-3是用 74LS90实现模7计数器的两种方案，图(A)采用复位法.即计数计到M异步清0.图(B)采 用置位法.即计数计到M一1异步置0。 06 Qc QA Qc Qp 01】 S91) Ro(1) S91) 90 90 R(2) S92 1Ro(2) S9(2) CP CP (A) (B) 图12-374LS90实现七进制计数方法 当实现十以上进制的计数器时可将多片级连使用。 图12-4是45进制计数的一种方案。输出为8421BCD码

(A)十进制 (B)二一五混合进制 图 12-2 十进制计数器 表 12-1 功能表 表 12-2 二－五混合进制 表 12-3 十进制 R0(1) R0(2) S0(1) S0(2) QDQCQBQA H H L X H H X L X X H H X L X L L X L X L X X L X L L X 2．计数器级连 分别用 2 片 74LS90 计数器级连成二一五混合进制、十进制计数器。 （1）画出连线电路图。 （2）按图接线，并将输出端接到数码显示器的相应输入端，用单脉冲作为输入脉冲验证设 计是否正确。 （3）画出四位十进制计数器连接图并总结多级计数级连规律。 3．任意进制计数器设计方法 采用脉冲反馈法(称复位法或置位法)。可用 74L390 组成任意模(M)计数器。图 12-3 是用 74LS90 实现模 7 计数器的两种方案，图(A)采用复位法．即计数计到 M 异步清 0．图(B)采 用置位法．即计数计到 M 一 1 异步置 0。 图 12-3 74LS90 实现七进制计数方法 当实现十以上进制的计数器时可将多片级连使用。 图 12-4 是 45 进制计数的一种方案。输出为 8421BCD 码。 计 输出 数 QD QC QB QA 0 1 2 3 4 5 6 7 8 9 计 输出 数 QA QD QC QB 0 1 2 3 4 5 6 7 8 9

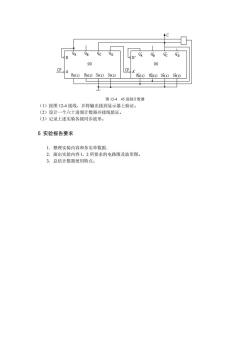

QA Qp Qc Qn B 90 90 CP Ro(1)Ra(2)S91)S92) R(1)R(2)S(1)S9(2) 图12-445进制计数器 (1)按图12-4接线，并将输出接到显示器上验证。 (2)设计一个六十进制计数器并接线验证。 (3)记录上述实验各级同步波形。 5实验报告要求 1.整理实验内容和务实单数据。 2.面出实验内容1、2所要求的电路图及波形图。 3.总结计数器使用特点

图 12-4 45 进制计数器 （1）按图 12-4 接线，并将输出接到显示器上验证。 （2）设计一个六十进制计数器并接线验证。 （3）记录上述实验各级同步波形。 5 实验报告要求 1．整理实验内容和务实单数据． 2．面出实验内容 l、2 所要求的电路图及波形图。 3．总结计数器使用特点
