新乡医学院：《职业卫生与职业医学》课程教学资源（教案讲义，打印版）实验四 工作场所空气中粉尘测定（粉尘分散度）

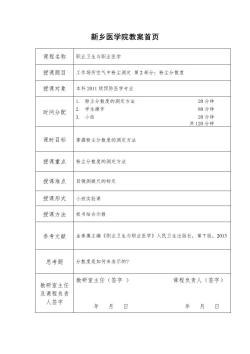

新乡医学院教案首页 课程名称 职业卫生与职业医学 授课题目 工作场所空气中粉尘测定第2部分：粉尘分散度 授课对象 本科2011级预防医学专业 1. 粉尘分散度的测定方法 20分钟 时间分配 2.学生操作 80分钟 3.小结 20分钟 共120分钟 课时目标 掌握粉尘分散度的测定方法 授课重点 粉尘分散度的测定方法 授课难点 目镜测微尺的标定 授课形式 小班实验课 授课方法 板书结合示教 参考文献 金泰主编《职业卫生与职业医学》人民卫生出版社，第7版，2013 思考题 分散度是如何来表示的？ 教研室主任（签字） 课程负责人（签字） 教研室主任 及课程负责 人签字 月日 年月日

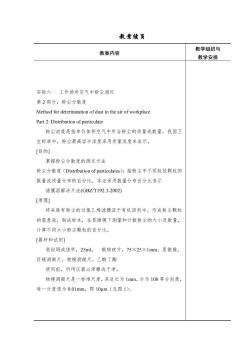

教案续页 教案内容 教学组织与 教学安排 实验六工作场所空气中粉尘测定 第2部分：粉尘分散度 Method for determination of dust in the air of workplace Part 2:Distribution of particulate 粉尘浓度是指单位体积空气中所含粉尘的质量或数量，我国卫 生标准中，粉尘最高容许浓度采用质量浓度来表示。 [目的] 掌握粉尘分散度的测定方法 粉尘分散度(Distribution of particulates):指粉尘中不同粒径颗粒的 数量或质量分布的百分比，本法采用数量分布百分比表示 滤膜溶解涂片法(GBZT192.3-2002) [原理] 将采集有粉尘的过氯乙烯滤膜溶于有机溶剂中，形成粉尘颗粒 的混悬液，制成标本，在显微镜下测量和计数粉尘的大小及数量， 计算不同大小粉尘颗粒的百分比。 [器材和试剂] 瓷坩埚或烧杯，25ml。载物玻片，75×25×1mm。显微镜。 目镜测微尺。物镜测微尺。乙酸丁酯 使用前，所用仪器必须擦洗干净。 物镜测微尺是一标准尺度，其总长为1mm,分为100等分刻度， 每一分度值为0.01mm,即10um(见图1)

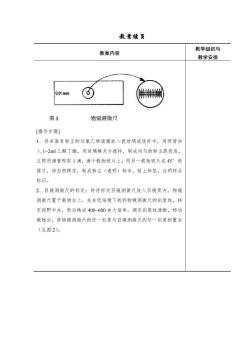

教素续页 教学组织与 教案内容 教学安排 0.01mm 图1 物镜测微尺 [操作步聚] 1.将采集有粉尘的过氯乙烯滤膜放入瓷坩埚或烧杯中，用吸管加 入1~2ml乙酸丁酯，用玻璃棒充分搅拌，制成均匀的粉尘混悬液。 立即用滴管吸取1滴，滴于载物玻片上；用另一栽物玻片成45°角 推片，待自然挥发，制成粉尘（透明）标本，贴上标签，注明样品 标识。 2.目镜测微尺的标定：将待标定目镜测微尺放入目镜筒内，物镜 测微尺置于载物台上，先在低倍镜下找到物镜测微尺的刻度线，移 至视野中央，然后换成400-600放大倍率，调至刻度线清晰，移动 载物台，使物镜测微尺的任一刻度与目镜测微尺的任一刻度相重合 (见图2)

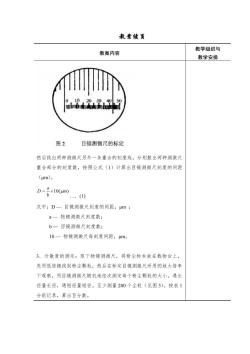

教紧续页 教案内容 教学组织与 教学安排 kd9 图2 目镜测微尺的标定 然后找出两种测微尺另外一条重合的刻度线，分别数出两种测微厅 重合部分的刻度数，按照公式(1)计算出目镜测微尺刻度的间距 (um)。 式中：D一目镜测徽尺刻度的间距，um; a一物镜测微尺刻度数： b一目镜测微尺刻度数： 10一物镜测微尺每刻度间距，μm。 3.分散度的测定：取下物镜测微尺，将粉尘标本放在载物台上， 先用低倍镜找到粉尘颗粒，然后在标定目镜测微尺所用的放大倍事 下观察，用目镜测微尺随机地依次测定每个粉尘颗粒的大小，适长 径量长径，遇短径量短径。至少测量200个尘粒（见图3）。按表1 分组记录，算出百分数

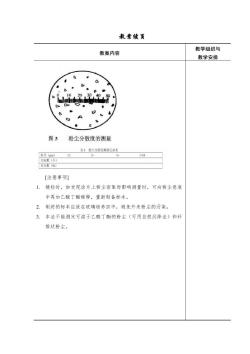

教素续页 教案内容 教学组织与 教学安排 ● A 、。、 图3 粉尘分散度的测量 表1粉尘分敬度测量记录表 310 百分数%) [注意事项] 1.镜检时，如发现涂片上粉尘密集而影响测量时，可向粉尘悬液 中再加乙酸丁酯稀释，重新制备标本。 2.制好的标本应放在玻璃培养皿中，避免外来粉尘的污染。 3.本法不能测定可溶于乙酸丁酯的粉尘（可用自然沉降法）和纤 维状粉尘
