山东理工大学：《模拟电子技术》课程教学资源（课件讲稿，打印版）第5章 功率放大电路

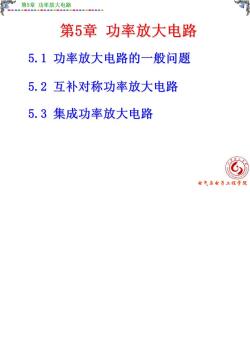

第5章功率放大电路 第5章功率放大电路 5.1功率放大电路的一般问题 5.2互补对称功率放大电路 5.3集成功率放大电路 电气与电子工程学院

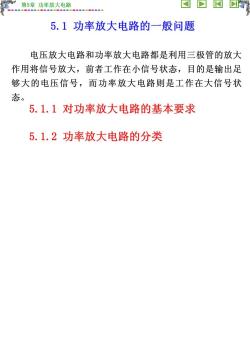

第5章功率放大电路 5.1功率放大电路的一般问题 电压放大电路和功率放大电路都是利用三极管的放大 作用将信号放大，前者工作在小信号状态，目的是输出足 够大的电压信号，而功率放大电路则是工作在大信号状 态。 5.1.1对功率放大电路的基本要求 5.1.2功率放大电路的分类

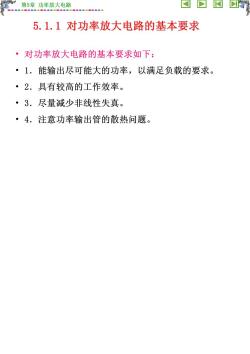

第5章功率放大电路 K L 5.1.1对功率放大电路的基本要求 ·对功率放大电路的基本要求如下： ·1.能输出尽可能大的功率，以满足负载的要求。 ·2.具有较高的工作效率。 ·3.尽量减少非线性失真。 ·4.注意功率输出管的散热问题

第5章功率放大电路 5.1.2功率放大电路的分类 ·按照放大信号的频率分： ·低频功率放大电路（几十Hz~几十KHz)和高频功率 放大电路（几百KHz几十MHz)。 。 按输出端与负载的耦合方式的不同： ·分为变压器耦合方式、无输出变压器(OTL)方式和 无输出电容(OCL)方式。 。 按照其三极管静态工作点设置的不同： ·常分为甲类功率放大电路、乙类功率放大电路和甲乙 类功率放大电路等

第5章功率放大电路 晶体管的工作状态 甲类工作状态 A 晶体管在输入信号的整 个周期都导通静态I较 大，波形好，管耗大效 率低 乙类工作状态 晶体管只在输入信号的 半个周期内导通，静态 Ic=O,波形严重失真，管 耗小效率高。 甲乙类工作状态 晶体管导通的时间大于半 个周期，静态Ic≈0，一 般功放常采用

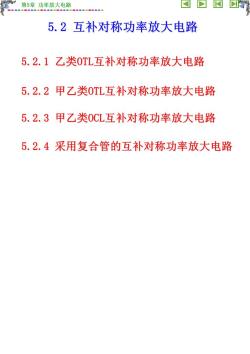

第5章功率放大电路 5.2互补对称功率放大电路 5.2.1乙类0TL互补对称功率放大电路 5.2.2甲乙类0TL互补对称功率放大电路 5.2.3甲乙类0CL互补对称功率放大电路 5.2.4采用复合管的互补对称功率放大电路

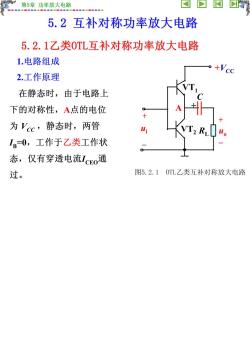

第5章功率放大电路 5.2互补对称功率放大电路 5.2.1乙类0TL互补对称功率放大电路 1.电路组成 +Vcc 2.工作原理 在静态时，由于电路上 下的对称性，A点的电位 为Vcc,静态时，两管 VT2 RLL I=0,工作于乙类工作状 态，仅有穿透电流IcEo通 过。 图5.2.10TL乙类互补对称放大电路

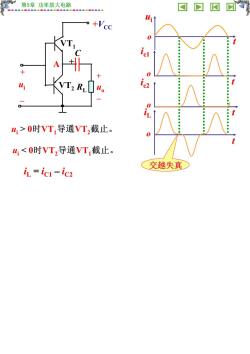

第5章功率放大电路 国D 。+Vcc t 0 icl ia w>0时VT,导通VT,截止。 4<0时VT,导通VT,截止。 交越失真 iL=icI-ic2

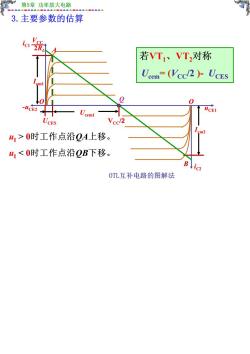

第5章功率放大电路 3.主要参数的估算 若VT1、VT2对称 Ucem=(Vcc/2)-UCEs 0 ceml UCES Vcc/2 :m2 4>0时工作点沿QA上移。 41<0时工作点沿QB下移。 0TL互补电路的图解法

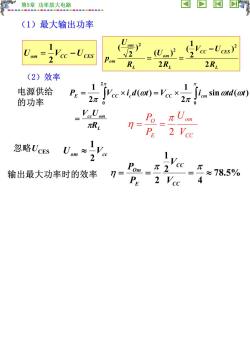

第5章功率放大电路 (1)最大输出功率 2 Vce-UCES R 2RL 2R (2)效率 2元 2 电源供给 Pe= jvcexi.d(ot)-VcJsin ad(o) 的功率 2兀 2 0 πRL Po = PE 忽略Ucs 1 Uom≈ c 输出最大功率时的效率 7= Pom π2 ≈78.5% PE 4
