山东理工大学：《模拟电子技术》课程教学资源（课件讲稿，打印版）第1章 半导体二极管及应用电路

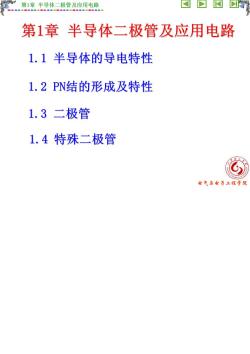

第1章半导体二极管及应用电路 第1章半导体二极管及应用电路 1.1半导体的导电特性 1.2PN结的形成及特性 1.3二极管 1.4特殊二极管 电气与电子工程学院

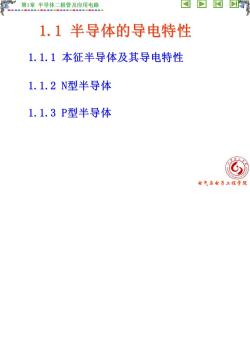

第1章半导体二极管及应用电路 1.1半导体的导电特性 1.1.1本征半导体及其导电特性 1.1.2N型半导体 1.1.3P型半导体 电气与电子工程学院

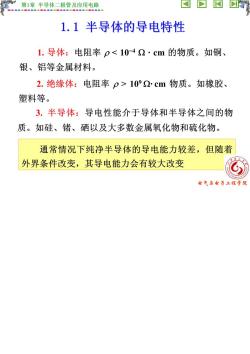

第1章半导体二极管及应用电路 1.1半导体的导电特性 1.导体：电阻率p102cm物质。如橡胶、 塑料等。 3.半导体：导电性能介于导体和半导体之间的物 质。如硅、锗、硒以及大多数金属氧化物和硫化物。 通常情况下纯净半导体的导电能力较差，但随着 外界条件改变，其导电能力会有较大改变 电气与电子工程学院

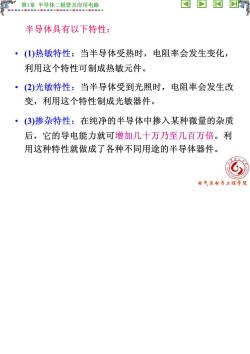

第1章半导体二极管及应用电路 D 半导体具有以下特性： ·(1)热敏特性：当半导体受热时，电阻率会发生变化， 利用这个特性可制成热敏元件。 ·(2)光敏特性：当半导体受到光照时，电阻率会发生改 变，利用这个特性制成光敏器件。 ·(3)掺杂特性：在纯净的半导体中掺入某种微量的杂质 后，它的导电能力就可增加几十万乃至几百万倍。利 用这种特性就做成了各种不同用途的半导体器件。 电气与电子工程学院

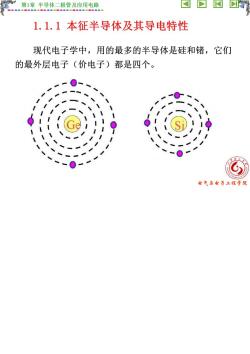

第1章半导体二极管及应用电路 1.1.1本征半导体及其导电特性 现代电子学中，用的最多的半导体是硅和储，它们 的最外层电子（价电子）都是四个。 @ 电气与电子工程学院

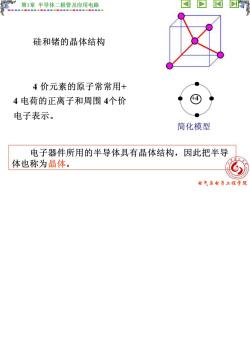

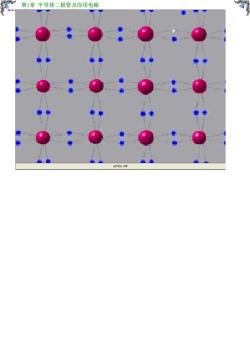

第1章半导体二极管及应用电路 硅和锗的晶体结构 4价元素的原子常常用+ 4电荷的正离子和周围4个价 电子表示。 简化模型 电子器件所用的半导体具有晶体结构，因此把半导 体也称为晶体。 电气与电子工程学院

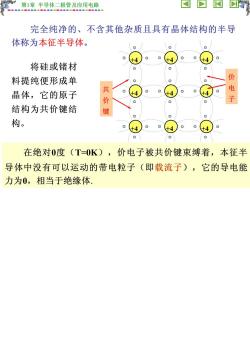

第1章半导体二极管及应用电路 完全纯净的、不含其他杂质且具有晶体结构的半导 体称为本征半导体。 +4 将硅或锗材 料提纯便形成单 价电 晶体，它的原子 ● 结构为共价键结 共价键 构。 +4 +4 在绝对0度（T=0K)，价电子被共价键束缚着，本征半 导体中没有可以运动的带电粒子（即载流子），它的导电能 力为0，相当于绝缘体

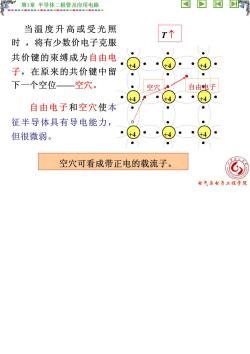

第1章半导体二极管及应用电路 当温度升高或受光照 T个 时，将有少数价电子克服 共价键的束缚成为自由电 子，在原来的共价键中留 ● 下一个空位一空穴。 空穴 自由电子 -4 自由电子和空穴使本 征半导体具有导电能力， 但很微弱。 空穴可看成带正电的载流子。 电气与电子工程学院

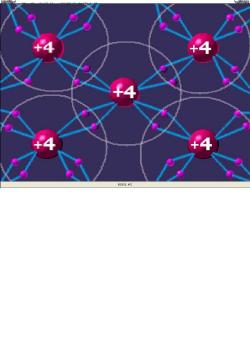

+4 +4 ￥4 +4 +4 A02101.AT

第1章半导体二极管及应用电路 02102.AT
