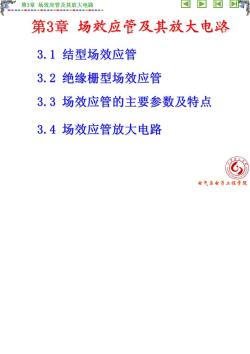

第3章场效应管及其放大电路 第3章场效应管及其放大电路 3.1结型场效应管 3.2绝缘栅型场效应管 3.3场效应管的主要参数及特点 3.4场效应管放大电路 电气与电子工程学院

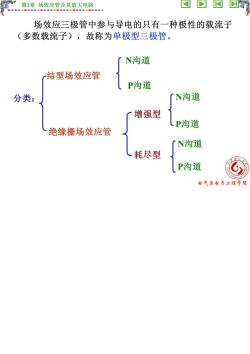

第3章场效应管及其放大电路 场效应三极管中参与导电的只有一种极性的载流子 (多数载流子)，故称为单极型三极管。 N沟道 结型场效应管 P沟道 分类： N沟道 增强型 P沟道 绝缘栅场效应管 N沟道 耗尽型 P沟道 电气与电子工程学院

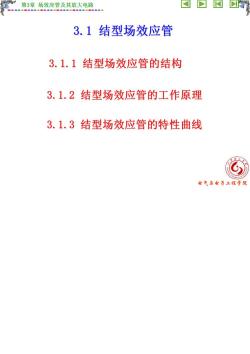

第3章场效应管及其放大电路 3.1结型场效应管 3.1.1结型场效应管的结构 3.1.2结型场效应管的工作原理 3.1.3结型场效应管的特性曲线 a、 电气与电子工程学院

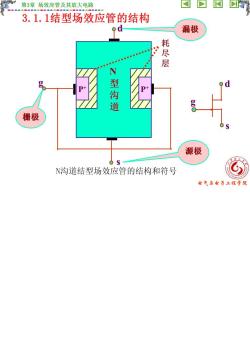

第3章场效应管及其放大电路 3.1.1结型场效应管的结构 od 漏极 尽层 型沟道 D十 0 栅极 源极 S 沟道结型场效应管的结构和符号 电气与电子工程学院

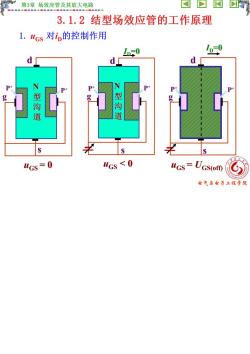

第3章场效应管及其放大电路 3.1.2结型场效应管的工作原理 1.4cs对i,的控制作用 Ln-0 Ip-0 P P+ x P+ D g 型沟道 g N型沟道 P+ UGS =0 UGS <0 uGs=UGS(ofD) 电气与电子工程学院

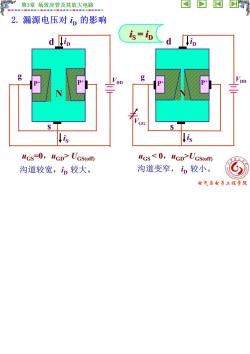

第3章场效应管及其放大电路 2.漏源电压对D的影响 is=ip g g P+ DD D+ GG S lis ↓is UGS=0,UGD UGS(of) UGS<0,UGD-UGS(of) 沟道较宽，in较大。 沟道变窄，io较小。 电气与电子工程学院

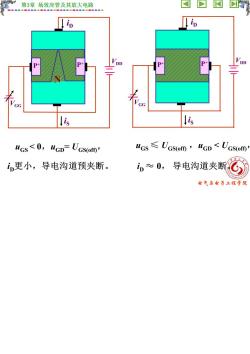

第3章场效应管及其放大电路 l ip D十 P+ DD VGG lis lis UGS<0,UGD=UGS(om)' 4cs≤Ucs(om，ucD<UGS(or)' i,更小，导电沟道预夹断。 iD≈0，导电沟道夹断 电气与电子工程学院

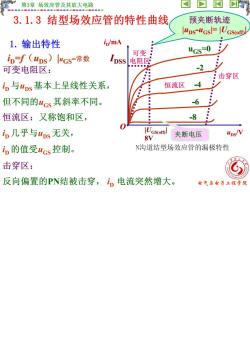

第3章场效应管及其放大电路 3.1.3结型场效应管的特性曲线 预夹断轨迹 lupS-UGSl=IUGS(oml 1.输出特性 ip/mA 可变 ucs=0 ib∫(uDs)uGs=常数 Ipss 电阻区 ■■■■配 可变电阻区： ■ -2 :击穿区 ib与4ps基本上呈线性关系， 恒流区 但不同的wcs其斜率不同。 -6 恒流区：又称饱和区， -8 in几乎与4ns无关， UGS(of 8V 夹断电压 ups/V i的值受ucs控制。 沟道结型场效应管的漏极特性 击穿区： 反向偏置的PN结被击穿，i电流突然增大。 电气与电子工程学院

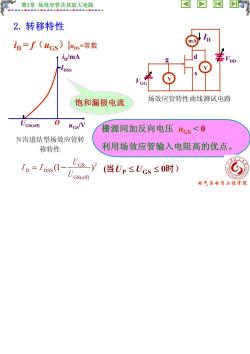

第3章场效应管及其放大电路 D 2.转移特性 iD=f(ucs）uos=常数 mA ip/mA 饱和漏极电流 场效应管特性曲线测试电路 UGs(off) 0 uGs/V 栅源间加反向电压ucs<0 N沟道结型场效应管转 移特性 利用场效应管输入电阻高的优点。 Ip=Ins (os Ls-}当Up≤Ucs≤0时) 电气与电子工程学院

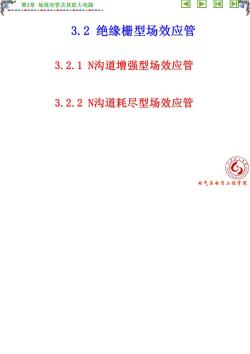

第3章场效应管及其放大电路 K L 3.2绝缘栅型场效应管 3.2.1N沟道增强型场效应管 3.2.2N沟道耗尽型场效应管 ☒ 、 电气与电子工程学院
