山东理工大学：《模拟电子技术》课程教学资源（课件讲稿，打印版）第10章 直流电源

第10章直流电源 第10章」 直流电源 10.1稳压电源的分类及组成 10.2单相整流电路 10.3滤波电路 10.4稳压二极管稳压电路 10.5串联型直流稳压电路 10.6串联型集成稳压器 10.7开关型直流稳压电源 电气与电子工程学院

第10章直流电源 10.1稳压电源的分类及组成 10.1.1稳压电源的分类及特点 10.1.2直流稳压电源的组成 noM 电气与电子工程学院

第10章直流电源 10.1.1稳压电源的分类及特点 在工程应用中，通常根据稳压电源中稳压器的稳定对 象，把稳压电源分为直流稳压电源和交流稳压电源两种。 1.交流稳压电源的种类及特点 常用的交流稳压电源主要有参数调整型、自耦调整 型、大功率补偿型、开关型稳压电源等。 (1)参数调整型 优点：结构简单、无众多的元器件、可靠性相当高、 稳压范围宽、抗干扰和抗过载能力强； 缺点：能耗大、噪声大、笨重且造价高。 电气与电子工程学院

第10章直流电源 (2)自耦（变比）调整型 ①机械调压型 优点：结构简单、造价低、输出波形失真小； 缺点：由于炭刷滑动接点易产生电火花，造成电刷损 坏以至烧毁而失效；且电压调整速度慢。 ②改变抽头型 优点：电路简单、稳压范围宽、效率高、价格低； 缺点：稳压精度低、工作寿命短，它适用于家庭给空 调器供电。 电气与电子工程学院

第10章直流电源 (3)大功率补偿型 优点：抗干扰性能好、稳压精度高、响应速度快、 电路简单、工作可靠； 缺点：带计算机、程控交换机等非线性负载时有低 频振荡现象、输入侧电流失真度大、源功率因数较低、 输出电压对输入电压有相移。 (4)开关型交流稳压电源 优点：稳压性能好、控制功能强、易于实现智能 化。 缺点：电路复杂、价格较高。 nM 电气与电子工程学院

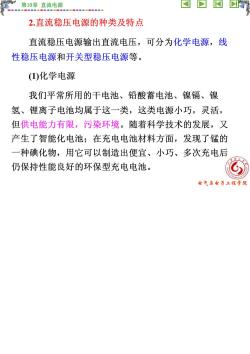

第10章直流电源 2.直流稳压电源的种类及特点 直流稳压电源输出直流电压，可分为化学电源，线 性稳压电源和开关型稳压电源等。 (1)化学电源 我们平常所用的干电池、铅酸蓄电池、镍镉、镍 氢、锂离子电池均属于这一类，这类电源小巧，灵活， 但供电能力有限，污染环境。随着科学技术的发展，又 产生了智能化电池；在充电电池材料方面，发现了锰的 一种碘化物，用它可以制造出便宜、小巧、多次充电后 仍保持性能良好的环保型充电电池。 电气与电子工程学院

第10章直流电源 (2)线性稳压电源 这类稳压电源从输出值来看可分定点输出电源、波段 开关调整式和电位器连续可调式几种。 优点：稳定性高、纹波小、可靠性高、易做成多路输 出并连续可调的成品 缺点：体积大、较笨重、效率相对较低。 电气与电子工程学院

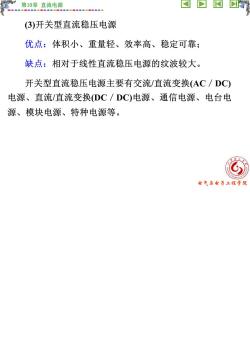

第10章直流电源 (3)开关型直流稳压电源 优点：体积小、重量轻、效率高、稳定可靠； 缺点：相对于线性直流稳压电源的纹波较大。 开关型直流稳压电源主要有交流/直流变换(AC/DC) 电源、直流/直流变换DC/DC)电源、通信电源、电台电 源、模块电源、特种电源等。 电气与电子工程学院

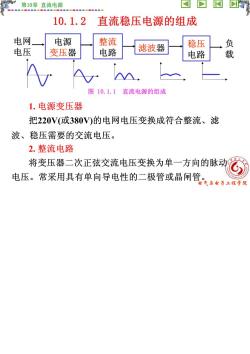

第10章直流电源 10.1.2 直流稳压电源的组成 电网 电源 整流 滤波器 稳压 电压 变压器 电路 电路 载 v 图10.1.1直流电源的组成 1.电源变压器 把220V(或380V)的电网电压变换成符合整流、滤 波、稳压需要的交流电压。 2.整流电路 将变压器二次正弦交流电压变换为单一方向的脉动 电压。常采用具有单向导电性的二极管或晶闸管 气与电子工程学院

第10章直流电源 变压 整流↑ 滤波。■ 稳压 3.滤波电路 将单一方向脉动电压中的脉动成分滤掉，使输出电压 成为比较平滑的直流电压，滤波电路主要由电容、电感等 储能元件组成。 4.稳压电路 使输出的直流电压在电网波动和负载电流变化时保持 稳定。 电气与电子工程学院
