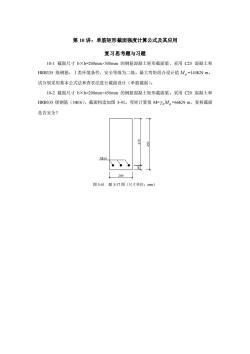

第10讲：单筋矩形截面强度计算公式及其应用 复习思考题与习题 10-1截面尺寸b×h=200mm×500mm的钢筋混凝土矩形截面梁，采用C25混凝土和 HRB335级钢筋，I类环境条件，安全等级为二级。最大弯矩组合设计值M,=145KNm, 试分别采用基本公式法和查表法进行截面设计（单筋截面）。 10-2截面尺寸b×h=200mm×450mm的钢筋混凝土矩形截面梁。采用C20混凝土和 HRB335级钢筋(316)，截面构造如图3-41。弯矩计算值My,M=66KNm,复核截面 是否安全？ 200 图3-413-17图（尺寸单位：mm

第 10 讲：单筋矩形截面强度计算公式及其应用 复习思考题与习题 10-1 截面尺寸 b×h=200mm×500mm 的钢筋混凝土矩形截面梁，采用 C25 混凝土和 HRB335 级钢筋，Ⅰ类环境条件，安全等级为二级。最大弯矩组合设计值 Md =145KN·m， 试分别采用基本公式法和查表法进行截面设计（单筋截面）。 10-2 截面尺寸 b×h=200mm×450mm 的钢筋混凝土矩形截面梁。采用 C20 混凝土和 HRB335 级钢筋（3 16），截面构造如图 3-41。弯矩计算值 M=  0 d M =66KN·m，复核截面 是否安全？ 图 3-41 题 3-17 图（尺寸单位：mm）
