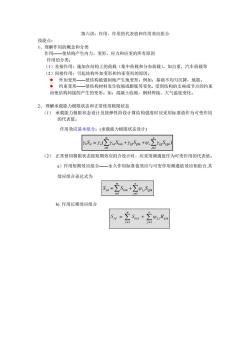

第六讲：作用、作用的代表值和作用效应组合 技能点： 1、理解作用的概念和分类 作用—使结构产生内力、变形、应力和应变的所有原因 作用的分类： (1)直接作用：施加在结构上的荷载（集中荷载和分布荷载），如自重，汽车荷载等 (2)间接作用：引起结构外加变形和约束变形的原因。 ·外加变形一使结构被强制地产生地变形。例如：基础不均匀沉降，地震。 ·约束变形一使结构材料发生收缩或膨胀等变化，受到结构的支座或节点的约束 而使结构间接的产生的变形。如：混凝土收缩，钢材焊接、大气温度变化。 2、理解承载能力极限状态和正常使用极限状态 (1)承载能力极限状态设计及按弹性阶段计算结构强度时应采用标准值作为可变作用 的代表值。 作用效应基本组合：（承载能力极限状态设计） zS.-y.(+raSaw+W.ZroSon) isl j2 (2)正常使用极限状态按短期效应组合设计时，应采用频遇值作为可变作用的代表值。 )作用短期效应组合一永久作用标准值效应与可变作用频遇值效应相组合，其 效应组合表达式为 S.-2Sak+/Sot i=l j=l b)作用长期效应组合 c达+ v:

第六讲：作用、作用的代表值和作用效应组合 技能点： 1、理解作用的概念和分类 作用——使结构产生内力、变形、应力和应变的所有原因 作用的分类： （1）直接作用：施加在结构上的荷载（集中荷载和分布荷载），如自重，汽车荷载等 （2）间接作用：引起结构外加变形和约束变形的原因。 ⚫ 外加变形——使结构被强制地产生地变形。例如：基础不均匀沉降，地震。 ⚫ 约束变形——使结构材料发生收缩或膨胀等变化，受到结构的支座或节点的约束 而使结构间接的产生的变形。如：混凝土收缩，钢材焊接、大气温度变化。 2、 理解承载能力极限状态和正常使用极限状态 （1） 承载能力极限状态设计及按弹性阶段计算结构强度时应采用标准值作为可变作用 的代表值。 作用效应基本组合：(承载能力极限状态设计) ( ) 1 2 0  l lk  = = = + + m i n j Sd o GiSGik Q SQ c QjSQjk       （2） 正常使用极限状态按短期效应组合设计时，应采用频遇值作为可变作用的代表值。 a）作用短期效应组合——永久作用标准值效应与可变作用频遇值效应相组合,其 效应组合表达式为 b) 作用长期效应组合   = = = + m i n j Ssd SGik jSQjk 1 1 1   = = = + m i n j S ld S Gik jM Qjk 1 1  2
