《机械工程测试技术》课程教学资源（试卷习题）传感器原理与应用复习测验题6_磁电式传感器（无答案）

磁电式传感器复习要求：1、磁电感应式传感器的基本结构、工作原理、特点及应用；2、霍尔传感器的测量原理、基本组成、特点及应用。一、填空题1、磁电感应式传感器是通过一种传感器，有和等类型。；输2、磁电传感器可以用来直接测量：其输出后接一积分电路，可以间接测量出接一微分电路，可以间接测量3、这种现象称为霍尔效应。4、霍尔式传感器基于效应，可以用来测量等电参量。等非电量：也可以用来测量二、综合题1、如图a）所示，动圈磁电式传感器的输出接一微分电路，可以间接测量加速度：如图b）所示，其输出接一积分电路，可以间接测量位移。试推导出输出电压u与加速度a之间，输出电压u与位移x之间的数学关系式。已知e=kv，k是常数，V是线圈与磁场的相对运动线速度。HHcR传传感e感euu哭器R图b图a2、请用霍尔传感器配备必要的检测电路、记录仪表，设计套电测系统来测量某旋转轴的转速。画出电路原理示意（框）图，并对必要的处理加以说明：简述转速测量原理

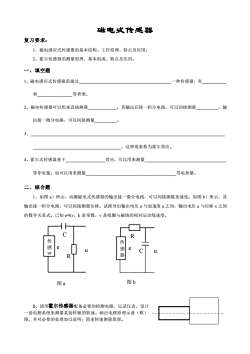

磁电式传感器 复习要求： 1、磁电感应式传感器的基本结构、工作原理、特点及应用； 2、霍尔传感器的测量原理、基本组成、特点及应用。 一、填空题 1、磁电感应式传感器是通过_一种传感器，有_ 和_等类型。 2、磁电传感器可以用来直接测量_；其输出后接一积分电路，可以间接测量_；输 出接一微分电路，可以间接测量_。 3、_ _，这种现象称为霍尔效应。 4、霍尔式传感器基于_效应，可以用来测量_ 等非电量；也可以用来测量_等电参量。 二、综合题 1、如图 a）所示，动圈磁电式传感器的输出接一微分电路，可以间接测量加速度；如图 b）所示，其 输出接一积分电路，可以间接测量位移。试推导出输出电压 u 与加速度 a 之间，输出电压 u 与位移 x 之间 的数学关系式。已知 e=kv，k 是常数，v 是线圈与磁场的相对运动线速度。 2、请用霍尔传感器配备必要的检测电路、记录仪表，设计 一套电测系统来测量某旋转轴的转速。画出电路原理示意（框） 图，并对必要的处理加以说明；简述转速测量原理。 e 传 感 器 R C u 图 a 图 b e 传 感 器 R C u
