《工程制图与CAD基础》课程教学资源（作业习题）模拟试题09（题目）

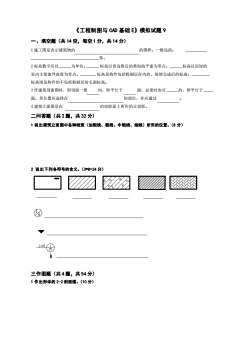

《工程制图与CD基础E》模拟试题9 一、填空题（供14空，每空1分，共14分） 1施工图是表示建筑物的 的图样。一般包括 2标高数字应以为单位。 标高以青岛附近的黄海海平而为零点：标高以房屋的 室内主要地坪高度为零点。 一标高是构件包括粉刷层在内的、装修完成后的标高： 标高则是构件的不包括粉刷层的毛面标高。 3作建筑剖面图时，剖切面一般向，即平行于 面，必要时也可向，即平行于 面。其位置应选择在 的部位，并应通过 4建筑立面图是在 的投影面上所作的正投影。 二问答题（共2题，共32分） 1说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位量。(8分) 2说出下列各符号的含义。(38=24分) ☑ ☑ @ A © 三作图题（共4题，共54分） 1作出形体的2-2剖面图。(10分)

《工程制图与 CAD 基础 E》模拟试题 9 一、填空题（共 14 空，每空 1 分，共 14 分） 1 施工图是表示建筑物的 的图样。一般包括： 等。 2 标高数字应以 为单位。 标高以青岛附近的黄海海平面为零点； 标高以房屋的 室内主要地坪高度为零点。 标高是构件包括粉刷层在内的、装修完成后的标高； 标高则是构件的不包括粉刷层的毛面标高。 3 作建筑剖面图时，剖切面一般 向，即平行于 面，必要时也可 向，即平行于 面。其位置应选择在 的部位，并应通过 。 4 建筑立面图是在 的投影面上所作的正投影。 二问答题（共 2 题，共 32 分） 1 说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位置。（8 分） 2 说出下列各符号的含义。（3*8=24 分） A 1 1 20 J103 三作图题（共 4 题，共 54 分） 1 作出形体的 2-2 剖面图。（10 分）

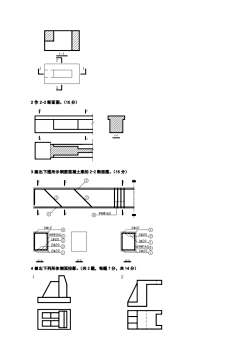

2 2作2-2断面图。(15分) 2 3画出下图所示钢筋混凝土梁的2-2断面图。(15分) P ⑥-9e160 2012 212 e2 20 22个 22 4做出下列形体侧面投影。（共2题，每题7分，共14分） 2 即

2 1-1 2 2 作 2-2 断面图。（15 分） 1 1 2 1-1 2 3 画出下图所示钢筋混凝土梁的 2-2 断面图。（15 分） 5 2 3 4 1 3 3 2 2 1 1 4 5 3 2 1 1-1 4 5 3 2 1 2-2 3-3 4 做出下列形体侧面投影。（共 2 题，每题 7 分，共 14 分） 1 2
