《工程制图与CAD基础》课程教学资源（作业习题）模拟试题08（答案）

《工程制图与CD基础E》模拟试题8标准答案 一、填空题（共21题，每题1分，共21分） 1正投影法 2 m,mm 31:0.5:0.25 41:20,1:10,1:5,1:2,1:1:正投影图：建筑详图 5水平削切平面：门、窗洞口：以下：水平全剂面 645度折断线 ?全剖面图：半剖面图：局部剖面图阶梯剖面图：旋转剖面图 二、问答题（共1题，每题15分，共15分） 施工图的产生阶段：初步设计阶段和施工图设计阶段。对一些技术上复杂而又缺乏设计经验的工程， 还应增加技术设计（或称扩大初步设计）阶段。 初步设计阶段产生的图：总平面布置图、建筑平、立、剖面图。 三、作图题（共5题，共64分） 在格一部臣固特分用生合新面的表茶方道 2作进门口外墙模型的2-2剖而图 台伸出面的宽度。6分 3.作钢筋混凝土梁的1-1、2-2断面图。(18分)

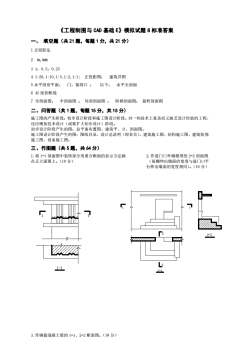

《工程制图与 CAD 基础 E》模拟试题 8 标准答案 一、 填空题（共 21 题，每题 1 分，共 21 分） 1 正投影法 2 m,mm 3 1：0.5：0.25 4 1:20,1:10,1:5,1:2,1:1; 正投影图； 建筑详图 5 水平剖切平面； 门、窗洞口 ； 以下； 水平全剖面 6 45 度折断线 7 全剖面图； 半剖面图 ； 局部剖面图 ； 阶梯剖面图； 旋转剖面图 二、问答题（共 1 题，每题 15 分，共 15 分） 施工图的产生阶段：初步设计阶段和施工图设计阶段。对一些技术上复杂而又缺乏设计经验的工程， 还应增加技术设计（或称扩大初步设计）阶段。 初步设计阶段产生的图：总平面布置图、建筑平、立、剖面图。 施工图设计阶段产生的图：图纸目录、设计总说明（即首页）、建筑施工图、结构施工图、建筑装修 施工图、设备施工图。 三、作图题（共 5 题，共 64 分） 1.将 1-1 剖面图中装饰部分用重合断面的表示方法画 2.作进门口外墙模型的 2-2 剖面图 在正立面图上。（10 分） （雨棚伸出墙面的宽度与进门口平 台伸出墙面的宽度相同）。（16 分） 1 1 1-1 1 1 1-1 2 2 2-2 3.作钢筋混凝土梁的 1-1、2-2 断面图。（18 分）

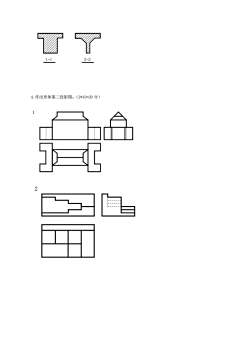

1-1 2-2 4.作出形体第三投影图。(2*1020分)

1-1 2-2 4.作出形体第三投影图。（2*10=20 分） 1 2
