《工程制图与CAD基础》课程教学资源（作业习题）模拟试题06（答案）

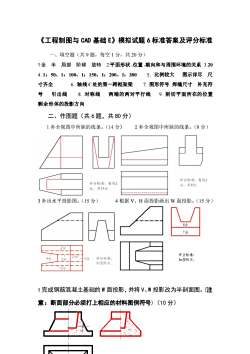

《工程制图与CD基础E》模拟试题6标准答案及评分标准 一、填空题（共9题，每空1分，共20分） 1全半局部阶梯旋转2平面形状、位置、朝向和与周围环境的关系3.20 4.1:50、1:100、1:150、1:200、1:3005.比例较大图示详尽尺 寸齐全6.轴线C处的第一跨框架梁7.图形符号焊缝尺寸补充符 号引出线8.对称线两端的两对平行线9.剖切平面所在的位置 剩余形体的投影方向 二、作图题（共6题，共80分） 1补全视图中所缺的线条。(14分) 2补全视图中所缺的线条。(8分) 译分标准：每线2 评分标准：每线2 分，共14分 分，共8分 3补出水平投影图。(15分) 4根据V、H面投影画出W面投影。(15分) 8分 1分 -2 合标准 评分标准： 如图所杀】 如图所示 5完成钢筋混凝土基础的W面投影，并将V、W投影改为半剖面图。（注 意：断面部分必须打上相应的材料图例符号)(10分)

《工程制图与 CAD 基础 E》模拟试题 6 标准答案及评分标准 一、填空题（共 9 题，每空 1 分，共 20 分） 1全 半 局部 阶梯 旋转 2平面形状、位置、朝向和与周围环境的关系 3.20 4. 1：50、1：100、1：150、1：200、1：300 5．比例较大 图示详尽 尺 寸齐全 6. 轴线 C处的第一跨框架梁 7. 图形符号 焊缝尺寸 补充符 号 引出线 8. 对称线 两端的两对平行线 9. 剖切平面所在的位置 剩余形体的投影方向 二、作图题（共 6 题，共 80 分） 1 补全视图中所缺的线条。（14 分） 2 补全视图中所缺的线条。（8 分） 3 补出水平投影图。（15 分） 4 根据 V、H 面投影画出 W 面投影。（15 分） 5 完成钢筋混凝土基础的 W 面投影，并将 V、W 投影改为半剖面图。(注 意：断面部分必须打上相应的材料图例符号)（10 分）

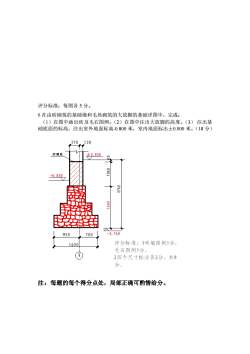

评分标准：每图各5分。 6在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成： (1)在图中画出砖及毛石图例。(2)在图中注出大放脚的高度。(3)注出基 础底面的标高，注出室外地面标高-0800米，室内地面标出±0.000米。(18分) 370 。.120 防湖层 ±D.DDD -0.800 950 700 -2.760 1650 评分标准：1砖墙图例5分， 毛石图例5分 A 2四个尺寸标注各2分，共8 分 注：每题的每个得分点处，局部正确可酌情给分

评分标准：每图各 5 分。 6 在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成： （1）在图中画出砖及毛石图例。（2）在图中注出大放脚的高度。（3） 注出基 础底面的标高，注出室外地面标高-0.800 米，室内地面标出±0.000 米。（18 分） 注：每题的每个得分点处，局部正确可酌情给分
