呼和浩特职业学院：《电力机车制动机》课程教学资源（授课教案）课题七 制动机电路的控制

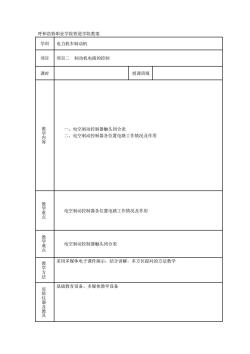

呼和浩特职业学院铁道学院教案 学科电力机车制动机 项目 项目二制动机电路的控制 课时 授课班级 教学内容 一、电空制动控制器触头闭合表 二、电空制动控制器各位置电路工作情况及作用 教学重点 电空制动控制器各位置电路工作情况及作用 教学难点 电空制动控制器触头闭合表 采用多媒体电子课件演示，结合讲解，多方位提问的方法教学 教学方法 基础教育设备、多媒体教学设备 实验仪器及教具

呼和浩特职业学院铁道学院教案 学科 电力机车制动机 项目 项目二 制动机电路的控制 课时 授课班级 教 学 内 容 一、电空制动控制器触头闭合表 二、电空制动控制器各位置电路工作情况及作用 教 学 重 点 电空制动控制器各位置电路工作情况及作用 教 学 难 点 电空制动控制器触头闭合表 教 学 方 法 采用多媒体电子课件演示，结合讲解，多方位提问的方法教学 实 验 仪 器 及 教 具 基础教育设备、多媒体教学设备

教学设计 备注 项目二制动机电路的控制 过运中制重紧1AC 充转立动 铁 803 807 804 812 806 818 808 805 010 809 821 813 05 836 S54改进型机车触头闭合表 、电空制动控制器各位置 得电 导线 S5,改进型机 S5型机车 作 用 803、805、803、805、813、 车辆快速缓解，机车保压 过充位813、836（经836（经406）、853 405) 803、809、3803、809(Ⅱ端8191、正常运行位，机车、车辆缓解 运转位813、836（经813、836（经406、 4051 853 中立位807、806、813807、806、813、853全列车保压 制动位806、808、813806、808、813 常用制动位，机车、车辆制动 811(l端811与82 重联位 821 换端操纵、重联机车位，接受本务 连接) 机车控制 804、812 304、812、806、紧急制动位，全列车紧急制动 紧急位 811(川端811与82 806、821 连接) 作业题：1试述电空制动控制器手柄在各位置时的作用。 2电空制动控制器的用途是什么？

教学设计 备注 项目二 制动机电路的控制 一、电空制动控制器触头闭合表 SS4 改进型机车触头闭合表 二、电空制动控制器各位置 手柄位 置 得 电 导 线 SS4 改进型机 作 用 车 SS9 型机车 过充位 803 、 805 、 813、836(经 405) 803 、 805 、 813 、 836(经 406)、853 车辆快速缓解，机车保压 运转位 803 、 809 、 813、836(经 405) 803、809(Ⅱ端 819)、 813、836(经 406)、 853 正常运行位，机车、车辆缓解 中立位 807、806、813 807、806、813、853 全列车保压 制动位 806、808、813 806、808、813 常用制动位，机车、车辆制动 重联位 821 811(Ⅱ端 811 与 821 连接) 换端操纵、重联机车位，接受本务 机车控制 紧急位 804 、 812 、 806、821 804 、 812 、 806 、 811(Ⅱ端 811 与 821 连接) 紧急制动位，全列车紧急制动 作业题：1.试述电空制动控制器手柄在各位置时的作用。 2.电空制动控制器的用途是什么?
