《地理信息系统》课程教学资源（实验指导）实习四 缓冲区分析

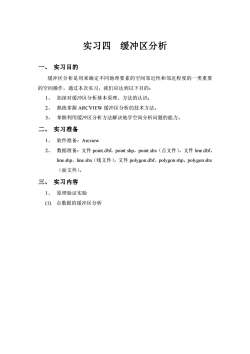

实习四缓冲区分析一、 实习目的缓冲区分析是用来确定不同地理要素的空间邻近性和邻近程度的一类重要的空间操作，通过本次实习，我们应达到以下目的：1、加深对缓冲区分析基本原理、方法的认识；2、熟练掌握ARCVIEW缓冲区分析的技术方法。3、掌握利用缓冲区分析方法解决地学空间分析问题的能力。实习准备二、1、软件准备：Arcview2、数据准备：文件point.dbf，point.shp，point.shx（点文件），文件line.dbfline.shp，line.shx（线文件），文件polygon.dbf，polygon.shp，polygon.shx（面文件），三、实习内容1、原理验证实验(1）点数据的缓冲区分析

实习四 缓冲区分析 一、 实习目的 缓冲区分析是用来确定不同地理要素的空间邻近性和邻近程度的一类重要 的空间操作，通过本次实习，我们应达到以下目的： 1、 加深对缓冲区分析基本原理、方法的认识； 2、 熟练掌握 ARCVIEW 缓冲区分析的技术方法。 3、 掌握利用缓冲区分析方法解决地学空间分析问题的能力。 二、 实习准备 1、 软件准备：Arcview 2、 数据准备：文件 point.dbf，point.shp，point.shx（点文件），文件 line.dbf， line.shp，line.shx（线文件），文件 polygon.dbf，polygon.shp，polygon.shx （面文件）， 三、 实习内容 1、 原理验证实验 (1) 点数据的缓冲区分析

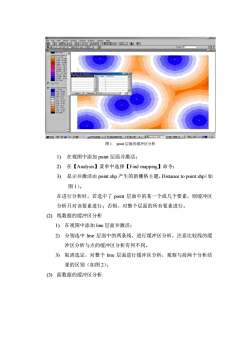

国国OOOTm88054品3am-量-图1.point层面的缓冲区分析在视图中添加point层面并激活；1）2）在【Analysis】菜单中选择【Findmapping】命令；3)显示并激活由point.shp产生的新栅格主题，Distancetopoint.shp（如图 1)。在进行分析时，若选中了point层面中的某一个或几个要素，则缓冲区分析只对该要素进行；否则，对整个层面的所有要素进行。(2）线数据的缓冲区分析1）在视图中添加line层面并激活；2）分别选中line层面中的两条线，进行缓冲区分析，注意比较线的缓冲区分析与点的缓冲区分析有何不同。3）取消选定，对整个line层面进行缓冲区分析，观察与前两个分析结果的区别（如图2）。(3）面数据的缓冲区分析

1) 在视图中添加 point 层面并激活； 2) 在【Analysis】菜单中选择【Find mapping】命令； 3) 显示并激活由 point.shp 产生的新栅格主题，Distance to point.shp（如 图 1）。 在进行分析时，若选中了 point 层面中的某一个或几个要素，则缓冲区 分析只对该要素进行；否则，对整个层面的所有要素进行。 (2) 线数据的缓冲区分析 1) 在视图中添加 line 层面并激活； 2) 分别选中 line 层面中的两条线，进行缓冲区分析，注意比较线的缓 冲区分析与点的缓冲区分析有何不同。 3) 取消选定，对整个 line 层面进行缓冲区分析，观察与前两个分析结 果的区别（如图 2）。 (3) 面数据的缓冲区分析 图 1. point 层面的缓冲区分析

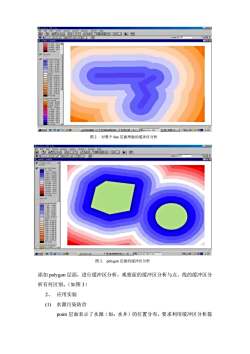

AGOABaOaoO890图2.对整个line层面所做的缓冲区分析国AO口AEW352图3.polygon层面的缓冲区分析添加polygon层面，进行缓冲区分析，观察面的缓冲区分析与点、线的缓冲区分析有何区别。（如图3）应用实验2、(1）水源污染防治point层面表示了水源（如：水井）的位置分布，要求利用缓冲区分析提

添加 polygon 层面，进行缓冲区分析，观察面的缓冲区分析与点、线的缓冲区分 析有何区别。（如图 3） 2、 应用实验 (1) 水源污染防治 point 层面表示了水源（如：水井）的位置分布，要求利用缓冲区分析提 图 2. 对整个 line 层面所做的缓冲区分析 图 3. polygon 层面的缓冲区分析

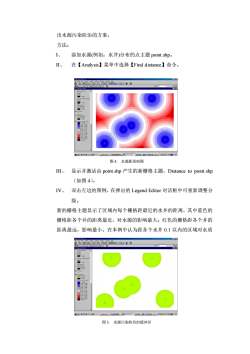

出水源污染防治的方案。方法：I、添加水源(例如：水井)分布的点主题point.shp。II、在【Analysis】菜单中选择【Finddistance】命令。A图4.水源距离制图II、显示并激活由point.shp产生的新栅格主题，Distancetopoint.shp（如图4）。IV、双击左边的图例，在弹出的LegendEditor对话框中可重新调整分级。新的栅格主题显示了区域内每个栅格距最近的水井的距离，其中蓝色的栅格距各个井的距离最近，对水源的影响最大；红色的栅格距各个井的距离最远，影响最小。在本例中认为距各个水井0.1以内的区域对水质POAE-o2E图5.水源污染防治的缓冲区

出水源污染防治的方案。 方法： I、 添加水源(例如：水井)分布的点主题 point.shp。 II、 在【Analysis】菜单中选择【Find distance】命令。 III、 显示并激活由 point.shp 产生的新栅格主题，Distance to point.shp （如图 4）。 IV、 双击左边的图例，在弹出的 Legend Editor 对话框中可重新调整分 级。 新的栅格主题显示了区域内每个栅格距最近的水井的距离，其中蓝色的 栅格距各个井的距离最近，对水源的影响最大；红色的栅格距各个井的 距离最远，影响最小。在本例中认为距各个水井 0.1 以内的区域对水质 图 4. 水源距离制图 图 5. 水源污染防治的缓冲区

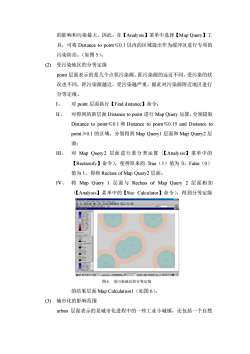

的影响和污染最大，因此，在【Analysis】菜单中选择【MapQuery】工具，可将Distancetopoint≤0.1以内的区域提出作为缓冲区进行专项的污染防治。（如图5)。受污染地区的分等定级(2)point层面表示的是几个点状污染源，距污染源的远近不同，受污染的状况也不同，距污染源越近，受污染越严重，据此对污染源附近地区进行分等定级。I、对point层面执行【Finddistance】命令；II、对得到的新层面Distancetopoint进行MapQuery运算，分别提取Distancetopoint≤0.1和Distancetopoint≤0.15andDistancetopoint≥0.1的区域，分别得到MapQuery1层面和MapQuery2层面;III、对MapQuery2层面进行重分类运算（【Analysis】菜单中的【Reclassify】命令），使得原来的True（1）值为0，False（O）值为1，得到ReclassofMapQuery2层面。IV、将MapQuery1层面与ReclassofMapQuery2层面相加（【Analysis】菜单中的【MapCalculator】命令），得到分等定级O28N口司2e0图6.受污染地区的分等定级的结果层面MapCalculation1（如图6）。(3）城市化的影响范围urban层面表示的是城市化进程中的一些工业小城镇，还包括一个自然

的影响和污染最大，因此，在【Analysis】菜单中选择【Map Query】工 具，可将 Distance to point≤0.1 以内的区域提出作为缓冲区进行专项的 污染防治。（如图 5）。 (2) 受污染地区的分等定级 point 层面表示的是几个点状污染源，距污染源的远近不同，受污染的状 况也不同，距污染源越近，受污染越严重，据此对污染源附近地区进行 分等定级。 I、 对 point 层面执行【Find distance】命令； II、 对得到的新层面 Distance to point 进行 Map Query 运算，分别提取 Distance to point≤0.1 和 Distance to point≤0.15 and Distance to point≥0.1 的区域，分别得到 Map Query1 层面和 Map Query2 层 面； III、 对 Map Query2 层面进行重分类运算（【Analysis】菜单中的 【Reclassify】命令），使得原来的 True（1）值为 0，False（0） 值为 1，得到 Reclass of Map Query2 层面。 IV、 将 Map Query 1 层面与 Reclass of Map Query 2 层面相加 （【Analysis】菜单中的【Map Calculator】命令），得到分等定级 的结果层面 Map Calculation1（如图 6）。 (3) 城市化的影响范围 urban 层面表示的是城市化进程中的一些工业小城镇，还包括一个自然 图 6. 受污染地区的分等定级

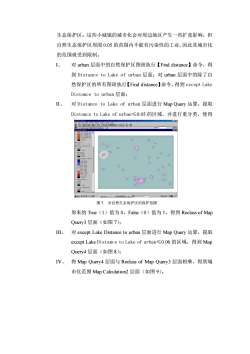

生态保护区。这些小城镇的城市化会对周边地区产生一些扩张影响，但自然生态保护区周围0.05的范围内不能有污染性的工业，因此其城市化的范围就受到限制。I、对urban层面中的自然保护区图斑执行【Finddistance】命令，得到DistancetoLakeofurban层面：对urban层面中的除了自然保护区的所有图斑执行【Finddistance】命令，得到exceptLakeDistance to urban层面：II、对DistancetoLakeofurban层面进行MapQuery运算，提取Distance toLakeofurban≤0.05的区域，并进行重分类，使得25ON058820GA务e图7.对自然生态保护区的保护范围原来的True（1）值为0，False（0）值为1，得到ReclassofMapQuery3层面（如图7）；III、对exceptLakeDistancetourban层面进行MapQuery运算，提取exceptLakeDistanceto Lake of urban≤0.06的区域，得到MapQuery4层面（如图8）；IV、将MapQuery4层面与ReclassofMapQuery3层面相乘，得到城市化范围MapCalculation2层面（如图9）

生态保护区。这些小城镇的城市化会对周边地区产生一些扩张影响，但 自然生态保护区周围 0.05 的范围内不能有污染性的工业，因此其城市化 的范围就受到限制。 I、 对 urban 层面中的自然保护区图斑执行【Find distance】命令，得 到 Distance to Lake of urban 层面；对 urban 层面中的除了自 然保护区的所有图斑执行【Find distance】命令，得到 except Lake Distance to urban 层面； II、 对 Distance to Lake of urban 层面进行 Map Query 运算，提取 Distance to Lake of urban≤0.05 的区域，并进行重分类，使得 原来的 True（1）值为 0，False（0）值为 1，得到 Reclass of Map Query3 层面（如图 7）； III、 对 except Lake Distance to urban 层面进行 Map Query 运算，提取 except Lake Distance to Lake of urban≤0.06 的区域，得到 Map Query4 层面（如图 8）； IV、 将 Map Query4 层面与 Reclass of Map Query3 层面相乘，得到城 市化范围 Map Calculation2 层面（如图 9）。 图 7. 对自然生态保护区的保护范围

emsaby图9.自然保护区周围的城市化范围国园图8.不考虑自然保护区的城市化范围四、实习报告要求将所做工作以幻灯片形式做以汇报，内容包括原理、过程、结果
