《地理信息系统》课程教学资源（实验指导）实验一 空间信息数字化

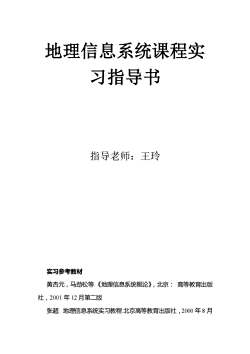

地理信息系统课程实习指导书指导老师：王玲实习参考教材黄杏元，马劲松等.《地理信息系统概论》，北京：高等教育出版社，2001年12月第二版张超，地理信息系统实习教程.北京高等教育出版社，2000年8月

地理信息系统课程实 习指导书 指导老师：王玲 实习参考教材 黄杏元，马劲松等.《地理信息系统概论》，北京： 高等教育出版 社，2001 年 12 月第二版 张超. 地理信息系统实习教程.北京高等教育出版社，2000 年 8 月

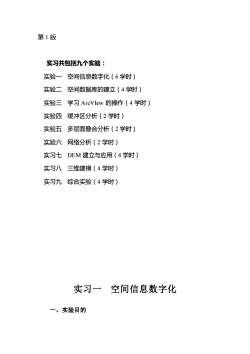

第1版实习共包括九个实验：实验一：空间信息数字化（6学时）实验二空间数据库的建立（4学时）实验三学习ArcVlew的操作（4学时）实验四缓冲区分析（2学时）实验五多层面叠合分析（2学时）实验六「网络分析（2学时）实习七DEM建立与应用（4学时）实习八三维建模（4学时）实习九综合实验（4学时）实习一、多空间信息数字化一、实验目的

第 1 版 实习共包括九个实验： 实验一 空间信息数字化（6 学时） 实验二 空间数据库的建立（4 学时） 实验三 学习 ArcVIew 的操作（4 学时） 实验四 缓冲区分析（2 学时） 实验五 多层面叠合分析（2 学时） 实验六 网络分析（2 学时） 实习七 DEM 建立与应用（4 学时） 实习八 三维建模（4 学时） 实习九 综合实验（4 学时） 实习一 空间信息数字化 一、实验目的

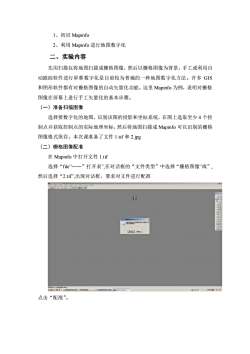

1、初识Mapinfo2、利用Mapinfo进行地图数字化二、实验内容先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自动跟踪软件进行屏幕数字化是目前较为普遍的一种地图数字化方法。许多GIS和图形软件都有对栅格图像的自动矢量化功能。这里Mapinfo为例，说明对栅格图像在屏幕上进行手工失量化的基本步骤。（一）准备扫描图像选择要数字化的地图，识别该图的投影和坐标系统，在图上选取至少4个控制点并获取控制点的实际地理坐标，然后将地图扫描成Mapinfo可以识别的栅格图像格式保存。本次课准备了文件1.tif和2.jpg（二）栅格图像配准在Mapinfo中打开文件1.tif选择“file"一一”打开表”在对话框的“文件类型”中选择“栅格图像"或”，然后选择“2.tif"出现对话框，要求对文件进行配准apaaamao129111188IA-ou0005点击“配准

1、初识 Mapinfo 2、利用 Mapinfo 进行地图数字化 二、实验内容 先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自 动跟踪软件进行屏幕数字化是目前较为普遍的一种地图数字化方法。许多 GIS 和图形软件都有对栅格图像的自动矢量化功能。这里 Mapinfo 为例，说明对栅格 图像在屏幕上进行手工矢量化的基本步骤。 （一）准备扫描图像 选择要数字化的地图，识别该图的投影和坐标系统，在图上选取至少 4 个控 制点并获取控制点的实际地理坐标，然后将地图扫描成 Mapinfo 可以识别的栅格 图像格式保存。本次课准备了文件 1.tif 和 2.jpg （二）栅格图像配准 在 Mapinfo 中打开文件 1.tif 选择“file”——”打开表”,在对话框的“文件类型”中选择“栅格图像”或”, 然后选择“2.tif”,出现对话框，要求对文件进行配准 点击“配准

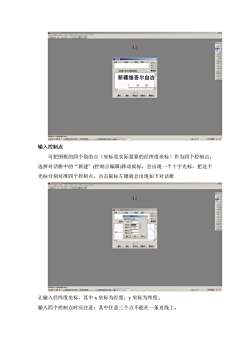

EDEANNO9111xEYeta在用款上手出以电加超制A品歌新疆维吾尔自治100收定酒单一这##热mA0:-890-91EN输入控制点可把图框的四个角的点（坐标是实际量算的经纬度坐标）作为四个控制点，选择对话框中的“新建”（控制点编辑)移动鼠标，会出现一个十字光标，把这个光标分别对准四个控制点，点击鼠标左键就会出现如下对话框anDERAANNAFERERS工12184LYELAnMNEeHa.0050SDOM让输入经纬度坐标，其中x坐标为经度，y坐标为纬度。输入四个控制点时应注意：其中任意三个点不能在一条直线上

输入控制点 可把图框的四个角的点（坐标是实际量算的经纬度坐标）作为四个控制点， 选择对话框中的“新建” (控制点编辑)移动鼠标，会出现一个十字光标，把这个 光标分别对准四个控制点，点击鼠标左键就会出现如下对话框 让输入经纬度坐标，其中 x 坐标为经度，y 坐标为纬度。 输入四个控制点时应注意：其中任意三个点不能在一条直线上

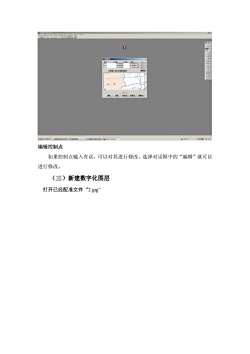

IJ2DAaOaaRaa91I格R单装新EAEEA电Q:-0:9aMwOhn编辑控制点如果控制点输入有误，可以对其进行修改，选择对话框中的“编辑”就可以进行修改。（三）新建数字化图层打开已经配准文件“2.jpg

编辑控制点 如果控制点输入有误，可以对其进行修改，选择对话框中的“编辑”就可以 进行修改。 （三）新建数字化图层 打开已经配准文件“2.jpg

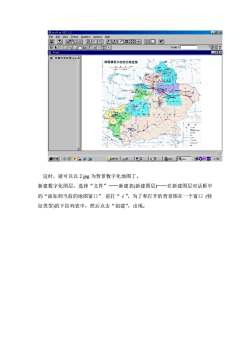

-5XAreViewGIS3.2Ele Edt Yiew Iheme Giaphics Mindow Help国图国彩图图国195.84*OANOQWETDScale-1回xViev4新银行政区图ipg新疆维吾尔自治区政区图开始o0ebR2V31Ab1CAre.VKENLSS这时，就可以以2.jpg为背景数字化地图了。新建数字化图层，选择“文件”一一新建表（新建图层）一在新建图层对话框中的“添加到当前的地图窗口”前打“√”，为了和打开的背景图在一个窗口（特征类型的下拉列表中，然后点击“创建”，出现：

这时，就可以以 2.jpg 为背景数字化地图了。 新建数字化图层，选择“文件”——新建表(新建图层)——在新建图层对话框中 的“添加到当前的地图窗口” 前打“√”，为了和打开的背景图在一个窗口 (特 征类型)的下拉列表中，然后点击“创建”，出现：

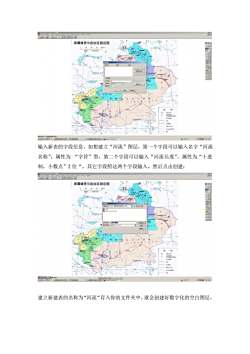

am新疆维吾尔自治区政区图同9ELPHE.-000-9CEAPHEAINPEESEN输入新表的字段信息，如想建立“河流”图层，第一个字段可以输入名字“河流名称”，属性为“字符”型，第二个字段可以输入“河流长度”，属性为“十进制，小数点”2位“，其它字段照这两个字段输入。然后点击创建：ARE国国国新疆维吾尔自治区政区图国129198WintLRnfaaulehn-0009ABRGDAD:建立新建表的名称为“河流“存入你的文件夹中，就会创建好数字化的空白图层

输入新表的字段信息，如想建立“河流”图层，第一个字段可以输入名字“河流 名称”，属性为 “字符”型，第二个字段可以输入“河流长度”，属性为“十进 制，小数点”2 位“，其它字段照这两个字段输入。然后点击创建： 建立新建表的名称为“河流“存入你的文件夹中，就会创建好数字化的空白图层

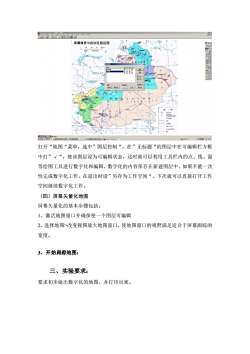

Eoo新疆维吾尔自治区政区图8laaa-000-9FCAHESENAREE打开“地图“菜单，选中”图层控制“，在”无标题“的图层中在可编辑栏方框中打”／“，使该图层设为可编辑状态，这时就可以利用工具栏内的点、线、面等绘图工具进行数字化和编辑，数字化的内容保存在新建图层中。如果不能一次性完成数字化工作，在退出时请”另存为工作空间“，下次就可以直接打开工作空间继续数字化工作。（四）屏幕矢量化地图屏幕矢量化的基本步骤包括：1、激活地图窗口并确保使一个图层可编辑2、选择地图>改变视图放大地图窗口，使地图窗口的视野满足适合于屏幕跟踪的宽度。3、开始跟踪地图：三、实验要求：要求初步做出数字化的地图，并打印出来

打开“地图“菜单，选中”图层控制“，在”无标题“的图层中在可编辑栏方框 中打”√“，使该图层设为可编辑状态，这时就可以利用工具栏内的点、线、面 等绘图工具进行数字化和编辑，数字化的内容保存在新建图层中。如果不能一次 性完成数字化工作，在退出时请”另存为工作空间“，下次就可以直接打开工作 空间继续数字化工作。 （四）屏幕矢量化地图 屏幕矢量化的基本步骤包括： 1、激活地图窗口并确保使一个图层可编辑 2、选择地图>改变视图放大地图窗口，使地图窗口的视野满足适合于屏幕跟踪的 宽度。 3、开始跟踪地图： 三、实验要求： 要求初步做出数字化的地图，并打印出来
