《给排水管道系统》课程授课教案（教学设计）雨水调蓄池

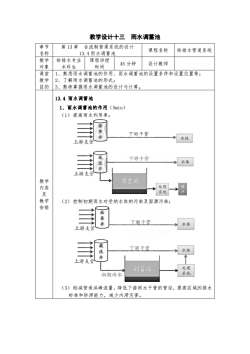

教学设计十三雨水调蓄池章节第13章合流制管渠系统的设计课程名称给排水管道系统名称13.4雨水调蓄池教学给排水专业课程讲授45分钟设计教师对象本科生时间课堂熟悉雨水调蓄池的作用、雨水调蓄池的设置条件和设置位置等；教学2、了解雨水调蓄池的形式；目的3、熟练掌握雨水调蓄池的设计与计算。13.4雨水调蕾池1、雨水调蓄池的作用（5min）（1）提高雨水利用率；检杏下游干管水体上游支管下游干管水体上游支管教学调蓄池处理用内容系统及教学（2）控制初期雨水对受纳水体的污染及面源污染；安排检查井二下游干管水体上游支管戴下游干管水体流井上游支管调蓄池处理系统初期雨水（3）削减管道洪峰流量，降低下游雨水干管的管径，提高区域的排水标准和防涝能力，减少内涝灾害

教学设计十三 雨水调蓄池 章节 名称 第 13 章 合流制管渠系统的设计 13.4 雨水调蓄池 课程名称 给排水管道系统 教学 对象 给排水专业 本科生 课程讲授 时间 45 分钟 设计教师 课堂 教学 目的 1、熟悉雨水调蓄池的作用、雨水调蓄池的设置条件和设置位置等； 2、了解雨水调蓄池的形式； 3、熟练掌握雨水调蓄池的设计与计算。 教学 内容 及 教学 安排 13.4 雨水调蓄池 1、雨水调蓄池的作用（5min） （1）提高雨水利用率； （2）控制初期雨水对受纳水体的污染及面源污染； （3）削减管道洪峰流量，降低下游雨水干管的管径，提高区域的排水 标准和防涝能力，减少内涝灾害

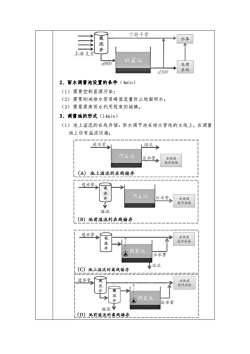

下游干管截水体流井上游支管调蓄池d800处理系统d3002、雨水调蓄池设置的条件（4min）（1）需要控制面源污染：（2）需要削减排水管道峰值流量防止地面积水：（3）需要提高雨水利用程度的城镇。3、调蓄池的形式（14min）（1）池上溢流的在线存储：雨水调节池在排水管线的主线上，在调蓄池上设有溢流设施；进水管溢流调蓄池出水管。水体或处理系统（A）池上溢流的在线储存进水管。V流调蓄池井出水管水体或处理系统T溢流（B）池前溢流的在线储存进水管水体或禅店处理系统流井调蓄池出水管溢流（C）池上溢流的离线储存进水管水体或藏处理系统流1微流调蓄池2井出水管W溢流（D）池前溢流的离线储存

2、雨水调蓄池设置的条件（4min） （1）需要控制面源污染； （2）需要削减排水管道峰值流量防止地面积水； （3）需要提高雨水利用程度的城镇。 3、调蓄池的形式（14min） （1）池上溢流的在线存储：雨水调节池在排水管线的主线上，在调蓄 池上设有溢流设施；

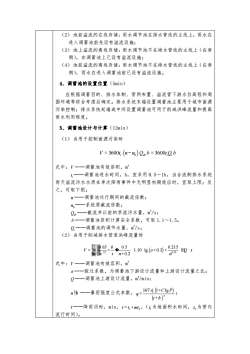

（2）池前溢流的在线存储：雨水调节池在排水管线的主线上，雨水在进入调蓄池前先设有溢流设施；（3）池上溢流的离线存储：雨水调节池不在排水管线的主线上（在旁侧），在调蓄池上已设有溢流设施；（4）池前溢流的离线存储：雨水调节池不在排水管线的主线上（在旁侧），雨水在进入调蓄池前已设有溢流设施。4、调蓄池的设置位置（5min）应根据调蓄目的、排水体制、管网布置、溢流管下游水位高程和周围环境等综合考虑后确定。排水系统末端设置调蓄池主要用于城市面源污染控制；排水系统起端或中间设置调蓄池可用于削减洪峰流量和提高雨水利用程度。5、调蓄池设计与计算（12min）（1）当用于控制面源污染时V=3600t, (n-no)Qarb=3600t,Q,b式中：V一一调蓄池有效容积，mt一一调蓄池进水时间，h，宜采用0.5~1h，当合流制排水系统雨天溢流污水水质在单次降雨事件中无明显初期效应时，宜取上限；反之，可取下限：n——调蓄池运行期间的截流倍数；n——系统原截流倍数；Qa——截流井以前的旱流污水量，m/s；b一一调蓄池容积计算安全系数，可取1.1~1.5。9,一一调蓄池的调节水量，m/s。（2）当用于削减排水管道洪峰流量时籍765二0.51.10 Ig (a+0.3) +0.2155创1V=辖楼+"n+0.2n0.15式中：V一一调蓄池有效容积，ma一一脱过系数，为调蓄池下游设计流量和上游设计流量之比；Q一一调蓄池上游设计流量，m/min；1674 (1+ClgP) ;n——暴雨强度公式参数，=(t+b)"t一一降雨历时，min，t=t,+mtz，（t为地面积水时间，t为管内流行时间）

（2）池前溢流的在线存储：雨水调节池在排水管线的主线上，雨水在 进入调蓄池前先设有溢流设施； （3）池上溢流的离线存储：雨水调节池不在排水管线的主线上（在旁 侧），在调蓄池上已设有溢流设施； （4）池前溢流的离线存储：雨水调节池不在排水管线的主线上（在旁 侧），雨水在进入调蓄池前已设有溢流设施。 4、调蓄池的设置位置（5min） 应根据调蓄目的、排水体制、管网布置、溢流管下游水位高程和周 围环境等综合考虑后确定。排水系统末端设置调蓄池主要用于城市面源 污染控制；排水系统起端或中间设置调蓄池可用于削减洪峰流量和提高 雨水利用程度。 5、调蓄池设计与计算（12min） （1）当用于控制面源污染时 V t n n Q t Q = - = 3600 3600 i dr i t ( 0 ) b b 式中：V ——调蓄池有效容积，m 3 i t ——调蓄池进水时间，h，宜采用 0.5～1h，当合流制排水系统 雨天溢流污水水质在单次降雨事件中无明显初期效应时，宜取上限；反 之，可取下限； n——调蓄池运行期间的截流倍数； 0 n ——系统原截流倍数； Qdr——截流井以前的旱流污水量，m 3/s； b ——调蓄池容积计算安全系数，可取 1.1～1.5。 Qt ——调蓄池的调节水量，m 3/s。 （2）当用于削减排水管道洪峰流量时 1.2 0.15 ( ) 0.65 0.5 0.215 1.10 lg 0.3 0.2 b V Q t n t n n a 轾骣 = - + 犏琪 � + + 创 犏臌桫 + 式中：V ——调蓄池有效容积，m 3 a ——脱过系数，为调蓄池下游设计流量和上游设计流量之比； Q——调蓄池上游设计流量，m 3/min； n bⅱ, ——暴雨强度公式参数， ( ) ( ) 1 167 1 lg n A C P q t b + = + ； t ——降雨历时，min， 1 2 t t mt = + ，（ 1 t 为地面积水时间， 2 t 为管内 流行时间）

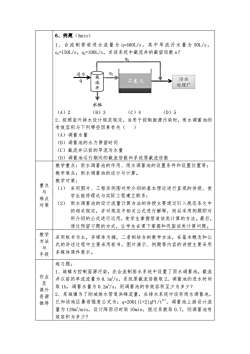

6、例题（5min）1、合流制管道进水流量为q=400L/s，其中旱流污水量为50L/s，q,=150L/s，q=100L/s，求该系统中截流井的截留倍数n？q192进水截?污水Wq调蓄池流处理厂井T水体(B) 3(C) 4(D) 5(A) 22、按照室外排水设计规范规定，当用于控制面源污染时，雨水调蓄池的有效容积与下列哪些因素有关（）（A）调蓄水量（B）调蓄池的水力停留时间（C）截流井以前的旱流污水量（D）调蓄池运行期间的截流倍数和系统原截流倍数教学重点：雨水调蓄池的作用、雨水调蓄池的设置条件和设置位置等；教学难点：雨水调蓄池的设计与计算。教学对策：重点（1）采用图片、工程实例图对所介绍的基本理论进行直观的讲授，使与学生能将理论与实际工程建立联系；难点（2）雨水调蓄池的设计流量计算方法的讲授主要通过引入规范条文中对策的相关规定，并对规范中相关公式进行解释，而后采用例题即对所介绍的公式进行运用，使学生掌握管道该类计算的方法。最后，通过预留习题的方式，让学生在课下掌握和巩固该类计算问题。教学采用板书为主，多媒体为辅，二者相结合的教学方法，在基本概念和公方法式的讲述过程中主要采用板书，图片演示、例题等内容的讲授主要采用与多媒体课件展示。手段练习题：1、城镇为控制面源污染，在合流制排水系统中设置了雨水调蓄池，截流作业井以前的旱流流量为0.1m/s，系统原截流倍数取2，调蓄池的进水时间及取1h，调蓄水量为0.2m/s，则调蓄池的有效容积至少为多少？课外2、某城镇为了削减排水管道洪峰流量，在排水系统中设有雨水调蓄池，资源已知该地区暴雨强度公式为：q=2001（1+21gP)/ta7，调蓄池上游设计流推荐量为120m/min，设计降雨历时取10min，脱过系数取0.7，则调蓄池有效容积为多少？

6、例题（5min） 1、合流制管道进水流量为 q=400L/s，其中旱流污水量为 50L/s， q1=150L/s，q2=100L/s，求该系统中截流井的截留倍数 n？ （A）2 （B）3 （C）4 （D）5 2、按照室外排水设计规范规定，当用于控制面源污染时，雨水调蓄池的 有效容积与下列哪些因素有关（ ） （A）调蓄水量 （B）调蓄池的水力停留时间 （C）截流井以前的旱流污水量 （D）调蓄池运行期间的截流倍数和系统原截流倍数 重点 与 难点 对策 教学重点：雨水调蓄池的作用、雨水调蓄池的设置条件和设置位置等； 教学难点：雨水调蓄池的设计与计算。 教学对策： （1） 采用图片、工程实例图对所介绍的基本理论进行直观的讲授，使 学生能将理论与实际工程建立联系； （2） 雨水调蓄池的设计流量计算方法的讲授主要通过引入规范条文中 的相关规定，并对规范中相关公式进行解释，而后采用例题即对 所介绍的公式进行运用，使学生掌握管道该类计算的方法。最后， 通过预留习题的方式，让学生在课下掌握和巩固该类计算问题。 教学 方法 与 手段 采用板书为主，多媒体为辅，二者相结合的教学方法，在基本概念和公 式的讲述过程中主要采用板书，图片演示、例题等内容的讲授主要采用 多媒体课件展示。 作业 及 课外 资源 推荐 练习题： 1、城镇为控制面源污染，在合流制排水系统中设置了雨水调蓄池，截流 井以前的旱流流量为 0.1m3/s，系统原截流倍数取 2，调蓄池的进水时间 取 1h，调蓄水量为 0.2m3/s，则调蓄池的有效容积至少为多少？ 2、某城镇为了削减排水管道洪峰流量，在排水系统中设有雨水调蓄池， 已知该地区暴雨强度公式为：q=2001(1+2lgP)/t0.7，调蓄池上游设计流 量为 120m3/min，设计降雨历时取 10min，脱过系数取 0.7，则调蓄池有 效容积为多少？
