《通信原理》课程教学资源（参考资料）电话机原理

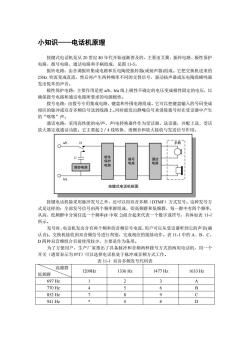

小知识—电话机原理 按键式电话机是从20世纪80年代开始逐渐普及的，主要由叉簧、振铃电路、极性保护 电路、拨号电路、通话电路和手柄组成，见图115。 振铃电路：由音调振铃集成电路和压电陶瓷振铃器（或扬声器）组成。它把交换机送来的 25铃流变成直流，然后再产生两种频率不同的交替信号，驱动扬声器或压电陶瓷蜂鸣器 发出悦耳的声音。 极性保护电路：主要作用是把a、b/a线上极性不确定的电压变成极性固定的电压，以 确保拨号电路和通话电路所要求的电源极性。 捞号由路。由按号专用集成由路，键盘知外用由路组成。它可以把键盘输入的号码弯成 相应的脉冲或双音多频信号送到线路上。同时能发出静噪信号来消除拨号时在受话器中产生 的“喀喀”声。 通话电路：采用高性能的电/声、声电转换器件作为受话器、送话器，并配上送、受话 放大器完成通话功能。它主要起2/4线转换、消侧音和放大接收与发送信号作用。 厂一年插 振铃电暗 按键式电话机框图 按键电话机除采用脉神发号之外，还可以用双音多频(DTMF)方式发号。这种发号方 式是这样的：全部发号信号由两个频率群组成，即高频群和低频群，每一群中有四个频率， 从高、低频群中分别任选 个频率(8中取2)组合起来代表一个数字或符号，具体如表11-】 所 发号时，电话机发出含有两个烦率的音烦信号电流，用户可以从受话器听到它的声音（确 认音)。交换机接收到双音频信号进行判别，完成相应的接续动作。表111中的A、B、C、 D四种双音频组合目前使用较少，主要是作为各用」 为了方便用户，生产厂家推出了具备脉冲和音频两种拨号方式的两用电话机，用一个 开关（通常表示为PT)可以选择电话机处于脉冲或音频方式工作。 表11-1双音多频发号代码表 、高频群 1209Hz 1336Hz 1477Hz 1633Hz 低频群 697H 2 770Hz 6 B 852Hz 7 8 9 C 941Hz D

小知识——电话机原理 按键式电话机是从 20 世纪 80 年代开始逐渐普及的，主要由叉簧、振铃电路、极性保护 电路、拨号电路、通话电路和手柄组成，见图 11-5。 振铃电路：由音调振铃集成电路和压电陶瓷振铃器(或扬声器)组成。它把交换机送来的 25Hz 铃流变成直流，然后再产生两种频率不同的交替信号，驱动扬声器或压电陶瓷蜂鸣器 发出悦耳的声音。 极性保护电路：主要作用是把 a/b、b/a 线上极性不确定的电压变成极性固定的电压，以 确保拨号电路和通话电路所要求的电源极性。 拨号电路：由拨号专用集成电路，键盘和外围电路组成。它可以把键盘输入的号码变成 相应的脉冲或双音多频信号送到线路上。同时能发出静噪信号来消除拨号时在受话器中产生 的“喀喀”声。 通话电路：采用高性能的电/声、声/电转换器件作为受话器、送话器，并配上送、受话 放大器完成通话功能。它主要起 2／4 线转换、消侧音和放大接收与发送信号作用。 拨号 电路 通话 电路 C a/b b/a H 按键式电话机框图 手柄 极性 保护 电路 振铃电路 按键电话机除采用脉冲发号之外，还可以用双音多频（DTMF）方式发号。这种发号方 式是这样的：全部发号信号由两个频率群组成，即高频群和低频群，每一群中有四个频率， 从高、低频群中分别任选一个频率(8 中取 2)组合起来代表一个数字或符号，具体如表 11-1 所示。 发号时，电话机发出含有两个频率的音频信号电流，用户可以从受话器听到它的声音(确 认音)。交换机接收到双音频信号进行判别，完成相应的接续动作。表 11-1 中的 A、B、C、 D 四种双音频组合目前使用较少，主要是作为备用。 为了方便用户，生产厂家推出了具备脉冲和音频两种拨号方式的两用电话机，用一个 开关（通常表示为 P/T）可以选择电话机处于脉冲或音频方式工作。 表 11-1 双音多频发号代码表 高频群 低频群 1209Hz 1336 Hz 1477 Hz 1633 Hz 697 Hz 1 2 3 A 770 Hz 4 5 6 B 852 Hz 7 8 9 C 941 Hz * 0 # D
