《通信原理》课程教学资源（参考资料）Walsh码的编号

Walsh码的轴号 不同文献中对wlsh码的编号方式有可能不同，编号方式的差别并无实质意义。下面是一种 常用的编号方式 N阶Walsh码编号为0-N-1,按Walsh信号中跳变次数的少多为序。下表是8阶Walsh码的 编号。 十进制编号二进制编号)wsh码跳变次数 0 000 000000000 00 00001111 2 010 00111100 2 3 011 00110011 3 A 100 01100110 4 5 101 01101001 5 6 110 010110106 7 111 01010101 7 注意规律： i为1或0表示在Walshf信号在T8处是奇对称还是偶对称 2为1或0表示在Walsh信号在T4处是奇对称还是偶对称。 3为1或0表示在Walsh信号在T2处是奇对称还是偶对称。 按这个规律可以直接写出16阶Walsh中的P:13=1101 W=0101101010100101 偶对称及奇对称的含义见下图： 偶对称 奇对称 00 01 0110 0101 右侧是左侧的镜像右侧是左侧的镜像的反 再比如W分可按下图来写： (27)。(10111h 0D1010010110100D0110100101101001

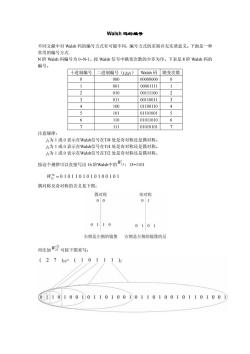

Walsh 码的编号 不同文献中对 Walsh 码的编号方式有可能不同，编号方式的差别并无实质意义。下面是一种 常用的编号方式. N 阶 Walsh 码编号为 0~N-1。按 Walsh 信号中跳变次数的少多为序。下表是 8 阶 Walsh 码的 编号。 十进制编号 二进制编号（j1j2j3） Walsh 码 跳变次数 0 000 00000000 0 1 001 00001111 1 2 010 00111100 2 3 011 00110011 3 4 100 01100110 4 5 101 01101001 5 6 110 01011010 6 7 111 01010101 7 注意规律： j1为 1 或 0 表示在Walsh信号在T/8 处是奇对称还是偶对称。 j2为 1 或 0 表示在Walsh信号在T/4 处是奇对称还是偶对称。 j3为 1 或 0 表示在Walsh信号在T/2 处是奇对称还是偶对称。 按这个规律可以直接写出 16 阶Walsh中的W13：13=1101 16 13 W = 0 1 0 1 1 0 1 0 1 0 1 0 0 1 0 1 偶对称及奇对称的含义见下图： 再比如 可按下图来写： 32 W27
