《设计模式》教学资源（讲稿）第10章 适配器模式

第10章 张 米 米 适配器模式 10100101010011110100001001011101 00

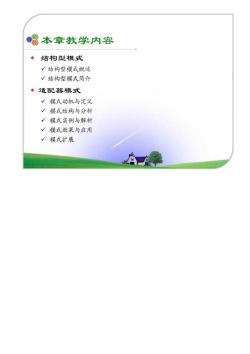

●8本章教学内容 结构型模式 √结构型模式概述 √结构型模式简介 ◆ 适配器模式 √模式动机与定义 √模式结构与分析 √模式实例与解析 √模式效果与应用 √模式扩展

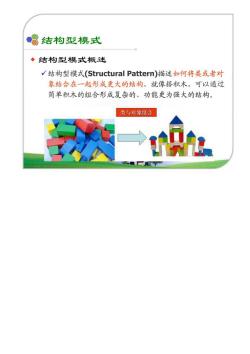

●8结构型模式 ·结构型模式概述 √结构型模式(Structural Pattern)描述如何将类或者对 象结合在一起形成更大的结构，就像搭积木，可以通过 简单积木的组合形成复杂的、功能更为强大的结构。 类与对象组合

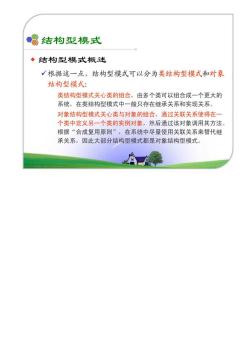

●8结构型模式 ◆好 结构型模式概述 √根据这一点，结构型模式可以分为类结构型模式和对象 结构型模式： 类结构型模式关心类的组合，由多个类可以组合成一个更大的 系统，在类结构型模式中一般只存在继承关系和实现关系。 对象结构型模式关心类与对象的组合，通过关联关系使得在一 个类中定义另一个类的实例对象，然后通过该对象调用其方法。 根据“合成复用原则”，在系统中尽量使用关联关系来替代继 承关系，因此大部分结构型模式都是对象结构型模式

●8结构型模式 ◆子 结构型模式简介 √适配器模式(Adapter)色 V√桥接模式(Bridge)马 √组合模式(Composite)色 √装饰模式(Decorator)白 √外观模式(Facade)一 √享元模式(Flyweight)马 √代理模式(Proy)

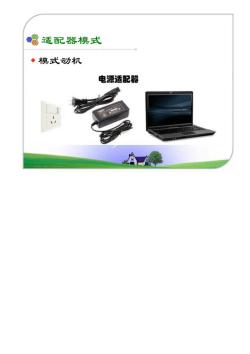

●8 适配器模式 ·模式动机 电源适配器

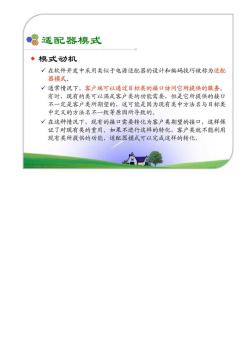

●8适配器模式 ◆ 模式动机 √在软件开发中采用类似于电源适配器的设计和编码技巧被称为适配 器模式。 √通常情况下，客户端可以通过目标类的接口访问它所提供的服务。 有时，现有的类可以满足客户类的功能需要，但是它所提供的接口 不一定是客户类所期望的，这可能是因为现有类中方法名与目标类 中定义的方法名不一致等原因所导致的。 √在这种情况下，现有的接口需要转化为客户类期望的接口，这样保 证了对现有类的重用。如果不进行这样的转化，客户类就不能利用 现有类所提供的功能，适配器模式可以完成这样的转化

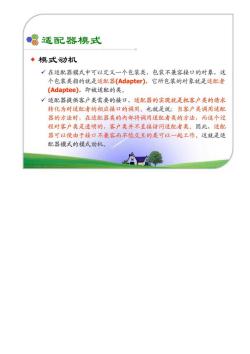

●适配器模式 ◆ 模式动机 √在适配器模式中可以定义一个包装类，包装不兼容接口的对象，这 个包装类指的就是适配器(Adapter),它所包装的对象就是适配者 (Adaptee),即被适配的类。 √适配器提供客户类需要的接口，适配器的实现就是把客户类的请求 转化为对适配者的相应接口的调用。也就是说：当客户类调用适配 器的方法时，在适配器类的内部将调用适配者类的方法，而这个过 程对客户类是透明的，客户类并不直接访问适配者类。因此，适配 器可以使由于接口不兼容而不能交互的类可以一起工作。这就是适 配器模式的模式动机

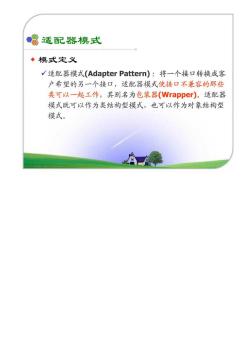

●8适配器模式 ◆ 模式定义 √适配器模式(Adapter Pattern)：将一个接口转换成客 户希望的另一个接口，适配器模式使接口不兼容的那些 类可以一起工作，其别名为包装器(Wrapper)。适配器 模式既可以作为类结构型模式，也可以作为对象结构型 模式

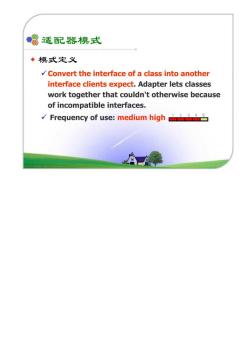

●8适配器模式 ◆模式定义 Convert the interface of a class into another interface clients expect.Adapter lets classes work together that couldn't otherwise because of incompatible interfaces. Frequency of use:medium high23
