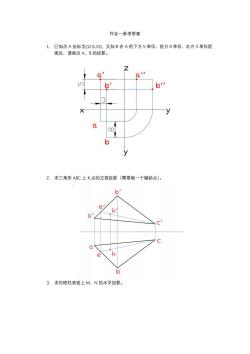

作业一参考答案 1.已知点A坐标为(12,6,15)，又知B在A的下方5单位、前方8单位、右方3单位距 离处，请画出A、B的投影。 Z Q 3 y a b y 2.求三角形ABC上K点的正面投影（需要做一个辅助点）。 b' Q c' 0 e a 3.求四棱柱表面上M、N的水平投影

作业一参考答案 1. 已知点 A 坐标为(12,6,15)，又知 B 在 A 的下方 5 单位、前方 8 单位、右方 3 单位距 离处，请画出 A、B 的投影。 2. 求三角形 ABC 上 K 点的正面投影（需要做一个辅助点）。 3. 求四棱柱表面上 M、N 的水平投影

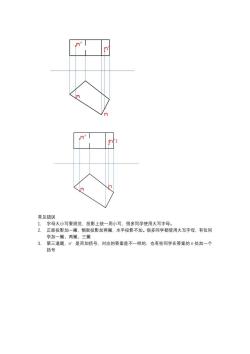

m m n m nf) m 常见错误 1.字母大小写要规范，投影上统一用小写，很多同学使用大写字母。 2.正面投影加一撇，侧面投影加两撇，水平投影不加。很多同学都使用大写字母，有位同 学加一撇、两撇、三撇 3.第三道题，n'是否加括号，对应的答案是不一样的，也有些同学在答案的n处加一个 括号

常见错误 1. 字母大小写要规范，投影上统一用小写，很多同学使用大写字母。 2. 正面投影加一撇，侧面投影加两撇，水平投影不加。很多同学都使用大写字母，有位同 学加一撇、两撇、三撇 3. 第三道题，n’是否加括号，对应的答案是不一样的，也有些同学在答案的 n 处加一个 括号
