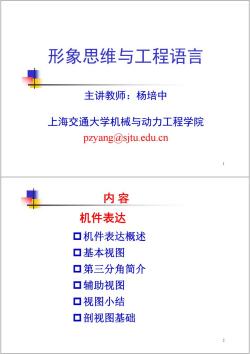

形象思维与工程语言 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 1 内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 口视图小结 ▣剖视图基础 2

1 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 形象思维与工程语言 2 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达

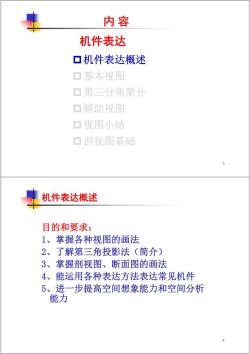

内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 ▣视图小结 ▣剖视图基础 3 机件表达概述 目的和要求： 1、掌握各种视图的画法 2、了解第三角投影法（简介） 3、掌握剖视图、断面图的画法 4、能运用各种表达方法表达常见机件 5、进一步提高空间想象能力和空间分析 能力 4

3 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达 4 目的和要求： 1、掌握各种视图的画法 2、了解第三角投影法（简介） 3、掌握剖视图、断面图的画法 4、能运用各种表达方法表达常见机件 5、进一步提高空间想象能力和空间分析 能力 机件表达概述

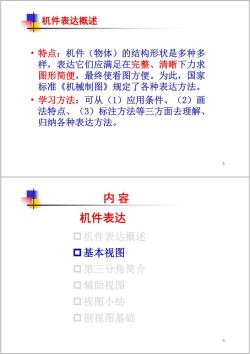

机件表达概述 特点：机件（物体）的结构形状是多种多 样，表达它们应满足在完整、清晰下力求 图形简便，最终使看图方便。为此，国家 标准《机械制图》规定了各种表达方法。 ·学习方法：可从（1)应用条件、(2)画 法特点、（3)标注方法等三方面去理解、 归纳各种表达方法。 5 内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 ▣视图小结 ▣剖视图基础 6

5 • 特点：机件（物体）的结构形状是多种多 样，表达它们应满足在完整、清晰下力求 图形简便，最终使看图方便。为此，国家 标准《机械制图》规定了各种表达方法。 • 学习方法：可从（1）应用条件、（2）画 法特点、（3）标注方法等三方面去理解、 归纳各种表达方法。 机件表达概述 6 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达

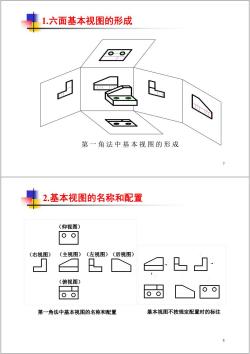

1.六面基本视图的形成 5-101 第一角法中基本视图的形成 7 2.基本视图的名称和配置 (仰视图) oo (右视图) (主视图) (左视图) （后视图) (俯视图) 第一角法中基本视图的名称和配置 基本视图不按规定配置时的标注

7 第一角法中基本视图的形成 1.六面基本视图的形成 8 2.基本视图的名称和配置 第一角法中基本视图的名称和配置 基本视图不按规定配置时的标注 （主视图） （仰视图） （俯视图） （右视图） （左视图）（后视图）

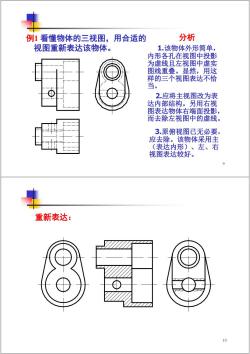

例1看懂物体的三视图，用合适的 分析 视图重新表达该物体。 1.该物体外形简单， 内形各孔在视图中投影 为虚线且左视图中虚实 图线重叠。显然，用这 样的三个视图表达不恰 当。 2.应将主视图改为表 达内部结构。另用右视 图表达物体右端面投影， 而去除左视图中的虚线。 3.原俯视图已无必要， 应去除。该物体采用主 (表达内形)、左、右 视图表达较好。 9 重新表达： 10

9 例1 看懂物体的三视图，用合适的 视图重新表达该物体。 1.该物体外形简单， 内形各孔在视图中投影 为虚线且左视图中虚实 图线重叠。显然，用这 样的三个视图表达不恰 当。 分析 2.应将主视图改为表 达内部结构。另用右视 图表达物体右端面投影， 而去除左视图中的虚线。 3.原俯视图已无必要， 应去除。该物体采用主 （表达内形）、左、右 视图表达较好。 10 重新表达：

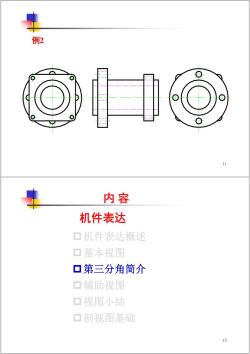

例2 11 内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 ▣视图小结 ▣剖视图基础 12

11 例2 12 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达

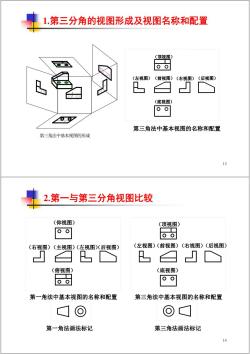

1.第三分角的视图形成及视图名称和配置 (顶视图) (左视图) (前视图) (右视图) (后视图) (底视图) 第三角法中基本视图的名称和配置 第三角法中基本视图的形成 13 2.第一与第三分角视图比较 (仰视图) (顶视图) 00 00 (右视图)（主视图）（左视图）（后视图） (左视图)（前视图)（右视图）（后视图） (俯视图) (底视图) 00 第一角法中基本视图的名称和配置 第三角法中基本视图的名称和配置 第一角法画法标记 第三角法画法标记 14

13 1.第三分角的视图形成及视图名称和配置 （左视图） （后视图） （底视图） （顶视图） （前视图） 第三角法中基本视图的名称和配置 （右视图） 第三角法中基本视图的形成 14 2.第一与第三分角视图比较 第一角法中基本视图的名称和配置 （主视图） （仰视图） （俯视图） （右视图） （后视图） （左视图） （底视图） （顶视图） （前视图） 第三角法中基本视图的名称和配置 （左视图） （右视图）（后视图） 第一角法画法标记 第三角法画法标记

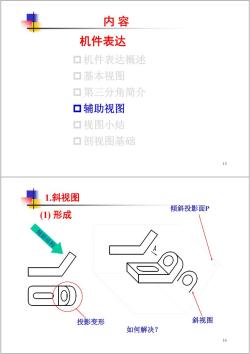

内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 ▣视图小结 ▣剖视图基础 1.斜视图 倾斜投影面P ()形成 倾斜结构 投影变形 斜视图 如何解决？ 16

15 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达 16 1.斜视图 投影变形 如何解决？ 倾斜投影面P 斜视图 (1) 形成

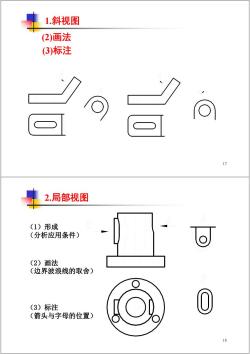

1.斜视图 (2)画法 (3)标注 O 17 2.局部视图 (1)形成 (分析应用条件) (2)画法 (边界波浪线的取舍) (3)标注 0 (箭头与字母的位置) 18

17 (2)画法 (3)标注 1.斜视图 18 2.局部视图 （1）形成 （分析应用条件） （2）画法 （边界波浪线的取舍） （3）标注 （箭头与字母的位置）

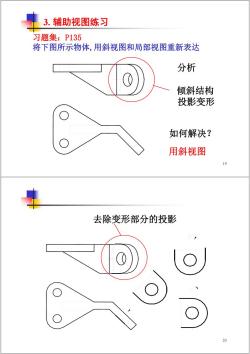

3.辅助视图练习 习题集：P135 将下图所示物体，用斜视图和局部视图重新表达 分析 倾斜结构 投影变形 如何解决？ 用斜视图 19 去除变形部分的投影 20

19 3. 辅助视图练习 习题集：P135 将下图所示物体,用斜视图和局部视图重新表达 分析 如何解决？ 倾斜结构 投影变形 用斜视图 20 去除变形部分的投影
