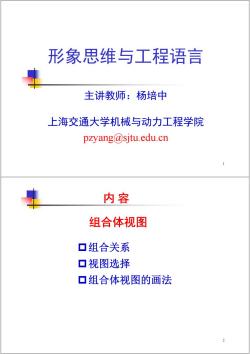

形象思维与工程语言 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 1 内容 组合体视图 口组合关系 口视图选择 口组合体视图的画法 2

1 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 形象思维与工程语言 2 组合关系 视图选择 组合体视图的画法 内 容 组合体视图

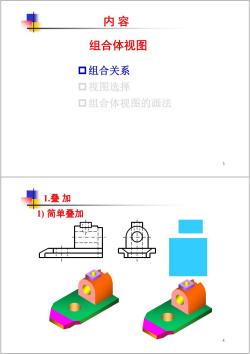

内容 组合体视图 口组合关系 口视图选择 口组合体视图的画法 3 1.叠加 1)简单叠加 4

3 组合关系 视图选择 组合体视图的画法 内 容 组合体视图 4 1.叠 加 1) 简单叠加

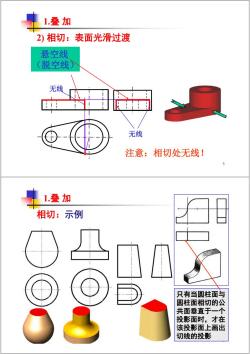

1.叠加 2)相切：表面光滑过渡 悬空线 (脱空线 无线 无线 注意：相切处无线！ 1.叠加 相切：示例 只有当圆柱面与 圆柱面相切的公 共面垂直于一个 投影面时，才在 该投影面上画出 切线的投影

5 无线 无线 ● 注意：相切处无线！ 2) 相切：表面光滑过渡 悬空线 （脱空线） 1.叠 加 6 无轮廓线 无轮廓线 只有当圆柱面与 圆柱面相切的公 共面垂直于一个 投影面时，才在 该投影面上画出 切线的投影 1.叠 加 相切：示例

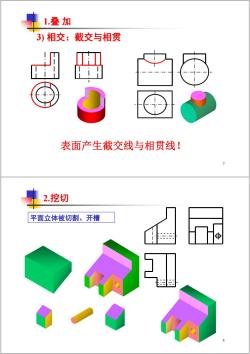

1.叠加 3)相交：截交与相贯 表面产生截交线与相贯线！ 7 2.挖切 平面立体被切割、开槽

7 表面产生截交线与相贯线！ 3) 相交：截交与相贯 1.叠 加 8 2.挖切 平面立体被切割、开槽

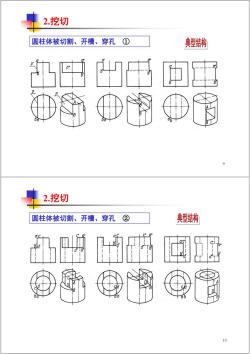

2.挖切 圆柱体被切割、开槽、穿孔① 典型结构 9 2.挖切 圆柱体被切割、开槽、穿孔② 典型结构 ab 10

9 圆柱体被切割、开槽、穿孔 ① 2.挖切 10 圆柱体被切割、开槽、穿孔 ② 2.挖切

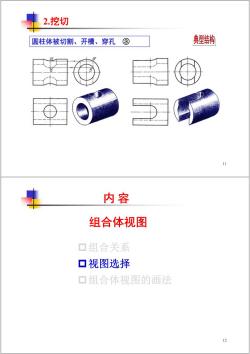

2.挖切 圆柱体被切割、开槽、穿孔③ 典型结构 内容 组合体视图 口组合关系 口视图选择 ▣组合体视图的画法 12

11 圆柱体被切割、开槽、穿孔 ③ 2.挖切 12 组合关系 视图选择 组合体视图的画法 内 容 组合体视图

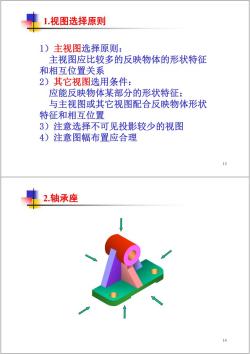

1.视图选择原则 1)主视图选择原则： 主视图应比较多的反映物体的形状特征 和相互位置关系 2)其它视图选用条件： 应能反映物体某部分的形状特征； 与主视图或其它视图配合反映物体形状 特征和相互位置 3)注意选择不可见投影较少的视图 4)注意图幅布置应合理 13 2.轴承座 14

13 1）主视图选择原则： 主视图应比较多的反映物体的形状特征 和相互位置关系 2）其它视图选用条件： 应能反映物体某部分的形状特征； 与主视图或其它视图配合反映物体形状 特征和相互位置 3）注意选择不可见投影较少的视图 4）注意图幅布置应合理 1.视图选择原则 14 2.轴承座

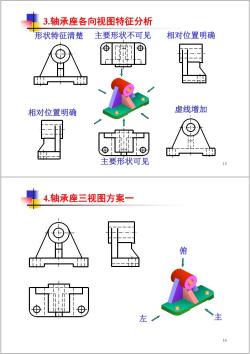

3.轴承座各向视图特征分析 形状特征清楚 主要形状不可见 相对位置明确 相对位置明确 虚线增加 主要形状可见 15 4.轴承座三视图方案一 俯 左 主 16

15 形状特征清楚 虚线增加 主要形状可见 主要形状不可见 相对位置明确 相对位置明确 3.轴承座各向视图特征分析 16 左 俯 主 4.轴承座三视图方案一

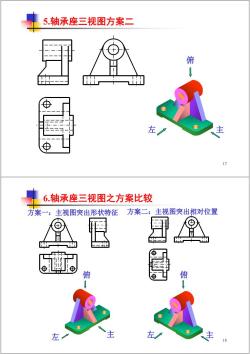

5.轴承座三视图方案二 俯 左 主 17 6.轴承座三视图之方案比较 方案一：主视图突出形状特征 方案二：主视图突出相对位置 俯 俯 左 左 主 18

17 左 俯 主 5.轴承座三视图方案二 18 左 俯 主 方案二：主视图突出相对位置 左 俯 主 方案一：主视图突出形状特征 6.轴承座三视图之方案比较

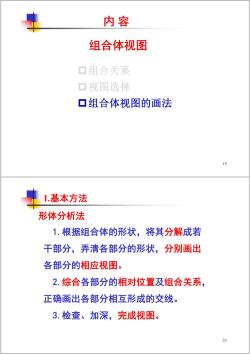

内容 组合体视图 口组合关系 ▣视图选择 ▣组合体视图的画法 19 1.基本方法 形体分析法 1.根据组合体的形状，将其分解成若 干部分，弄清各部分的形状，分别画出 各部分的相应视图。 2.综合各部分的相对位置及组合关系， 正确画出各部分相互形成的交线。 3.检查、加深，完成视图。 20

19 组合关系 视图选择 组合体视图的画法 内 容 组合体视图 20 1.根据组合体的形状，将其分解成若 干部分，弄清各部分的形状，分别画出 各部分的相应视图。 2.综合各部分的相对位置及组合关系， 正确画出各部分相互形成的交线。 3.检查、加深，完成视图。 形体分析法 1.基本方法
