海南大学:《机械制图》课程教学资源(实验指导)实验四 复杂组合体的测绘

实验四复杂组合体的测绘 一、测绘目的:通过测绘,掌握复杂组合体的画法,了解组合体表面的结合方式,尺寸标注方法、 进一步强化三视图的投影规律及计算机绘图方法。 、测绘工具:铅笔1支、木模、计算机等。 三 测绘要求:根据木模的实物及尺寸大小和图8木模的三维造型,徒手画出其三视图,并标注尺 寸,再在计算机中画出其正规图形。 四、测绘方法和步骤: 1、准备工作:课前预习实验指导书,分析图8的模型形状,明确测绘要求。 2、根据木模实物,徒手画出其三视图,并标注尺寸。 1)分析物体的形状,选择主视图 2) 选择画图的基准, 布置三视图 3)画出三视图:先画主要轮廓,再画细节:先画整体,再画截切:先画实形,再画其他: 先画可见轮廓,再画不可见轮廊:三个视图结合着画。 4)量取物体的尺寸并标注到视图中。 3、从计算机中调出以前保存过的模板文件“A3机械图纸.t”,将回转体三视图绘制到该模板 文件中,粗细、虚实线型合式。 4、标注尺寸。 5、全面检查,填写标题栏中的文本。 6、将图形另存为“复杂组合体.dwg”的图形文件名后,关闭AutoCAD即可。 图81回转挖切形组合体 图8-2叠加挖切形组合体 图83多体叠加组合体

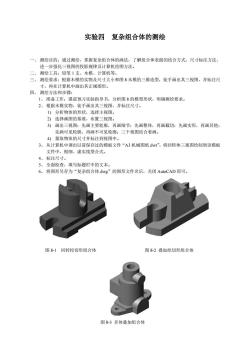

实验四 复杂组合体的测绘 一、 测绘目的:通过测绘,掌握复杂组合体的画法,了解组合体表面的结合方式,尺寸标注方法、 进一步强化三视图的投影规律及计算机绘图方法。 二、 测绘工具:铅笔 1 支、木模、计算机等。 三、 测绘要求:根据木模的实物及尺寸大小和图 8 木模的三维造型,徒手画出其三视图,并标注尺 寸,再在计算机中画出其正规图形。 四、 测绘方法和步骤: 1、 准备工作:课前预习实验指导书,分析图 8 的模型形状,明确测绘要求。 2、 根据木模实物,徒手画出其三视图,并标注尺寸。 1) 分析物体的形状,选择主视图。 2) 选择画图的基准,布置三视图。 3) 画出三视图:先画主要轮廓,再画细节;先画整体,再画截切;先画实形,再画其他; 先画可见轮廓,再画不可见轮廓;三个视图结合着画。 4) 量取物体的尺寸并标注到视图中。 3、 从计算机中调出以前保存过的模板文件“A3 机械图纸.dwt”,将回转体三视图绘制到该模板 文件中,粗细、虚实线型合式。 4、 标注尺寸。 5、 全面检查,填写标题栏中的文本。 6、 将图形另存为“复杂组合体.dwg”的图形文件名后,关闭 AutoCAD 即可。 图 8-1 回转挖切形组合体 图 8-2 叠加挖切形组合体 图 8-3 多体叠加组合体
