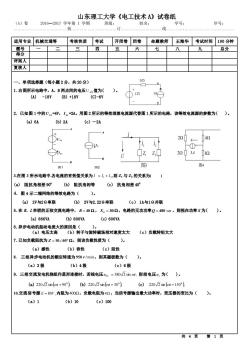

山东理工大学《电工技术A》试卷纸 (A)卷 2016-2017学年第1学期 班级： 姓名： 学号： 序号： 订 线 适用专业机械交通等 考核性质考试开闭卷闭卷命题教师王海华考试时间100分钟 七■ 总分 评阅人 复核人 一、单项选择题（每小题2分，共20分） 1.右图所示电路中，A、B两点间的电压UAn值为( )。 (a)-18y(⑧)+18y(C)6y B 2。已知图1中的U=4，【,=2A。用图2所示的等效理想电流源代潜图1所示的电路，该等效电流源的参数为( (a)6A (b)2A (c)-2A 142 2 图1 图 图3 图 在图3所示电路中，各电流的有效值关系为/=1，+1，则乙与2的关系 (a)阻抗角相差90°(b)阻抗角相等 (c)抗角相差45 4.图4示二端网络的等效电路为（)。 (a)2v与20串联 (6)2y与2.220申联 (c)1A与10并联 5.在R、L串联的正弦交流电路中，R=40n,X,=30,电路的无功功率Q=480var,则视在功率S为()， (a)866VA(b)800YA (c)600A 6.异步电动机起动电流大的原因是( (a)电压太高(b)转子与旋转磁场相对速度太大(c)负载转矩太大 7.已知负载阻抗为Z=10∠60°Q,则该负载性质为(). (a)感性 (b)容性 (c)阻性 8 三相异步电动机的额定转速为950r/min,则其磁极数为（)， (a)2极 (b)4极 (c)6极 9.三相交流发电机绕组作星形连接时，若线电压山：=3802s以，则相电压山为()。 (a)2202sm(or+90°）(b)2202sn(om-30°）(c)220√2smdr-150） 10,交流信号源E=80业，内阻为400Q,负较电阻为40，当信号源输出最大功率时，变压騫的变比为()。 (a)1 (b)10 (c)100 共4页第1页

山东理工大学《电工技术 A》试卷纸 （A）卷 2016—2017 学年第 1 学期 班级： 姓名： 学号： 序号： .装.订.线. 适用专业 机械交通等 考核性质 考试 开闭卷 闭卷 命题教师 王海华 考试时间 100 分钟 题号 一 二 三 四 五 六 七 八 九 总分 得分 评阅人 复核人 一、单项选择题（每小题 2 分，共 20 分） 1.右图所示电路中，A、B 两点间的电压 U AB 值为( )。 (A) -18V (B) +18V (C)-6 V 2. 已知图 1 中的 US1 =4V， S I 1 =2A。用图 2 所示的等效理想电流源代替图 1 所示的电路，该等效电流源的参数为( )。 (a) 6A (b) 2A (c) －2A A B S I 1 US1 B A S I 图1 图2 U  I  1I  2 I  1 Z 2 Z 图3 3A 2 4 2 1 图4 3.在图 3 所示电路中,各电流的有效值关系为 1 2 I = I + I ,则 Z1 与 Z2 的关系为( ) (a) 阻抗角相差 900 (b) 阻抗角相等 (c) 抗角相差 450 4. 图 4 示二端网络的等效电路为（ ）。 (a) 2V与2Ω串联 (b) 2V与2.22Ω串联 （c） 1A与1Ω并联 5.在 R、L 串联的正弦交流电路中， R = 40  ， XL = 30  ，电路的无功功率 Q = 480 var ，则视在功率 S 为( )。 (a) 866VA (b) 800VA (c) 600VA 6.异步电动机起动电流大的原因是（ ）。 （a）电压太高 （b）转子与旋转磁场相对速度太大 （c）负载转矩太大 7.已知负载阻抗为 Z =   10 60  ，则该负载性质为（ ）。 （a）感性 （b）容性 （c）阻性 8. 三相异步电动机的额定转速为 950 r / min ，则其磁极数为（ ）。 （a）2 极 （b）4 极 （c）6 极 9. 三相交流发电机绕组作星形连接时，若线电压 380 2 sin , 23 u = t 则相电压 1 u 为( )。 (a) 220 2 sin ( 90 ), 0 t + (b) 220 2 sin ( 30 ), 0 t − (c) 220 2 sin ( 150 ), 0 t − 10.交流信号源 E = 80V, 内阻为 400 ，负载电阻为 4 ，当信号源输出最大功率时，变压器的变比为（ ）。 （a）1 （b）10 （c）100 共 4 页 第 1 页 12V

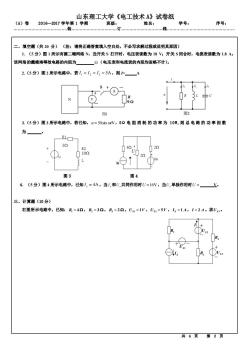

山东理工大学《电工技术A》试卷纸 (A)卷 201-07半1期 班级： 姓名： 学号： 序号： 线 二、填空题（共20分）（注：请将正确答案填入空白处，不必写求解过程或说明其原因） 1.(5分)图1所示有源二端网络N,当开关S打开时，电压表读数为18V;开关S闭合时，电流表读数为1.8A。 亥网络的戴维南等效电路的内阻为 (电压表和电流表的内阻均忽略不计)。 2.(5分)图2所示电路中，若1，=12=1，=5A,则= 。买 3.(5分)图3所示电路中，若已知，u=50snaV,50电阻消耗的功率为10"，则总电路的功率因数 为 4 102 9 图3 图4 4.(5分)图4所示电路中，已知L,=4A,当，和U,共同作用时U=16V,当U,单独作用时U=Y 三、计算题(10分) 右图所示电路中，已知：R=4n,R,=3n,R=20,V,=1V,Um=5V,=1A,1=2A.求U 共4页第2页

山东理工大学《电工技术 A》试卷纸 （A）卷 2016—2017 学年第 1 学期 班级： 姓名： 学号： 序号： .装.订.线. 二、填空题（共 20 分） （注：请将正确答案填入空白处，不必写求解过程或说明其原因） 1. （5 分）图 1 所示有源二端网络 N，当开关 S 打开时，电压表读数为 18 V；开关 S 闭合时，电流表读数为 1.8 A。 该网络的戴维南等效电路的内阻为  （电压表和电流表的内阻均忽略不计）。 2.（5 分）图 2 所示电路中，若 I 1 = I 2 = I 3 = 5A ，则 I= A 图1 图2 3.（5 分）图 3 所示电路中，若已知， u = 50sintV，5Ω 电 阻 消 耗 的 功 率 为 10W,则 总 电 路 的 功 率 因 数 为 。 U 图 3 图 4 4. （5 分）图 4 所示电路中，已知 I s = 4A ，当 s I 和 Us 共同作用时 U =16V ，当 Us 单独作用时 U = V。 三、计算题（10 分） 右图所示电路中，已知： R1 = 4  ， R2 = 3  ， R3 = 2  ，U V S1 = 1 ，U V S2 = 5 ， S I A = 1 ， I A = 2 。求 US 3 。 S I US1 US 2 US 3 R1 R2 R3 I 共 4 页 第 2 页

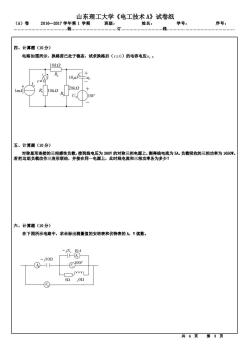

山东理工大学《电工技术A》试卷纸 (A)卷 2016207米衡第1期 班级： 姓名： 学号： 序号： 订. .线. 四、计算题(10分) 电路如图所示，换路前已处于稳态， 试求换路后（120)的电容电压以。 1=0 R10k2。 20k2 五、计算题(10分) 者起被省员系装费整异改的电药为负黄吸数的三相肉丰防1。 大、计算题(10分) 在下图所示电路中，求未标出测量值的安培表和伏特表的A,V读数。 -100 50 © 共4页第3页

山东理工大学《电工技术 A》试卷纸 （A）卷 2016—2017 学年第 1 学期 班级： 姓名： 学号： 序号： .装.订.线. 四、计算题（10 分） 电路如图所示，换路前已处于稳态，试求换路后（ t  0 ）的电容电压 C u 。 1mA S I R1 10k R3 20kUS 10V 10FC C u 10kR2 S t = 0 五、计算题（10 分） 对称星形连接的三相感性负载，接到线电压为 380V 的对称三相电源上，测得线电流为 5A，负载吸收的三相功率为 1650W。 若把这组负载改作三角形联结，并接在同一电源上，此时线电流和三相功率各为多少？ 六、计算题（10 分） 在下图所示电路中，求未标出测量值的安培表和伏特表的 A，V 读数。 A0 V0 A1 V1 − j10 − jXc 10A 100V 5 j5 共 4 页 第 3 页

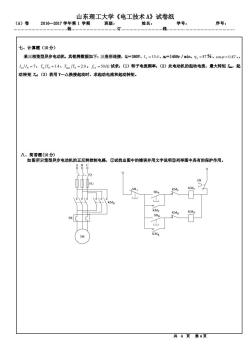

山东理工大学《电工技术A》试卷纸 姓名： 学号： 序号： 订. .线 七、计算题(10分) 某三相笼型异步电动机，其铭牌数据如下：三角形连接，G=380V、w=15A、4=1450r/min、”w=87%、cosp=0.87、 /八=7，/仄=14、T/工=20。人=50止试求：(1)转子电流颜率：(2)此电动机的起动电流、最大转矩，起 动转矩I:(3)若用？一△换按起动时，求起动电流和起动转矩。 八、简答题(10分) 如图所示笼型异步电动机的正反转控制电路，①试找出图中的错误并用文字说明②列举图中具有的保护作用。 KMr 共4页第4页

山东理工大学《电工技术 A》试卷纸 （A）卷 2016—2017 学年第 1 学期 班级： 姓名： 学号： 序号： .装.订.线. 七、计算题（10 分） 某三相笼型异步电动机，其铭牌数据如下：三角形连接，UN＝380V、IN =15A、nN＝l450r／min、 = 87  N ％、 cos 0.87  = 、 st N I I = 7， st N T T =1.4、 max N T T = 2.0。 f Hz 1N = 50 试求：（1）转子电流频率；（2）此电动机的起动电流、最大转矩 Tmax，起 动转矩 Tst；（3）若用 Y—△换接起动时，求起动电流和起动转矩。 八、简答题(10 分) 如图所示笼型异步电动机的正反转控制电路，①试找出图中的错误并用文字说明②列举图中具有的保护作用。 共 4 页 第 4 页
