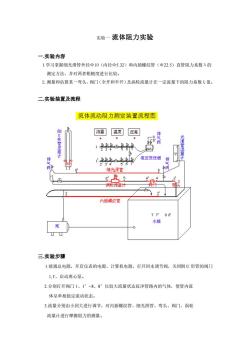

实验一 流体阻力实验 一.实验内容 1.学习掌握细光滑管外径Φ10（内径Φ5.32）和内插螺纹管（Φ22.5）直管阻力系数λ的 测定方法，并对两者粗糙度进行比较。 2.测量和估算某一弯头、阀门（全开和半开）及涡轮流量计在一定流量下的阻力系数ξ值。 二.实验装置及流程 三.实验步骤 1.接通总电源，开启仪表的电源、计算机电源，打开回水调节阀，关闭倒 U 形管的阀门 1,1'，启动离心泵。 2.分别打开阀门 1、1’~8、8’以较大流量状态赶净管路内的气体，使管内流 体呈单相稳定流动状态。 3.流量分别由小到大进行调节，对内插螺纹管、细光滑管、弯头、阀门、涡轮 流量计进行摩擦阻力的测量

实验一 流体阻力实验 一.实验内容 1.学习掌握细光滑管外径Φ10（内径Φ5.32）和内插螺纹管（Φ22.5）直管阻力系数λ的 测定方法，并对两者粗糙度进行比较。 2.测量和估算某一弯头、阀门（全开和半开）及涡轮流量计在一定流量下的阻力系数ξ值。 二.实验装置及流程 三.实验步骤 1.接通总电源，开启仪表的电源、计算机电源，打开回水调节阀，关闭倒 U 形管的阀门 1,1'，启动离心泵。 2.分别打开阀门 1、1’~8、8’以较大流量状态赶净管路内的气体，使管内流 体呈单相稳定流动状态。 3.流量分别由小到大进行调节，对内插螺纹管、细光滑管、弯头、阀门、涡轮 流量计进行摩擦阻力的测量

4.打开单相流体阻力测定的软件，鼠标点击内插螺纹管可进行内插螺纹管的计算机 数据采集。 5. 鼠标点击不锈钢管可进行细光滑管的计算机数据采集。 6.重复上述操作可对弯头、阀门、涡轮流量计进行数据采集。 7.实验结束后，关闭流量调节阀，停泵以及计算机电源。 实验设备外观
