西北大学：《化工原理》课程教学资源（实验指导）实验五 传热膜系数测定实验

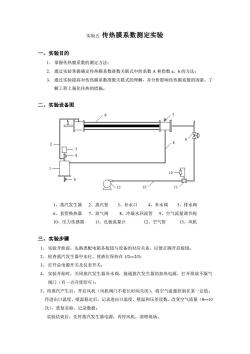

实验五 传热膜系数测定实验 一、实验目的 1． 掌握传热膜系数的测定方法； 2． 通过实验掌握确定传热膜系数准数关联式中的系数 A 和指数 a、b 的方法； 3． 通过实验提高对传热膜系数准数关联式的理解，并分析影响传热膜系数的因素，了 解工程上强化传热的措施。 二、实验设备图 1、蒸汽发生器 2、蒸汽管 3、补水口 4、补水阀 5、排水阀 6、套管换热器 7、放气阀 8、冷凝水回流管 9、空气流量调节阀 10、压力传感器 11、孔板流量计 12、空气管 13、风机 三、实验步骤 1、 实验开始前，先熟悉配电箱各按钮与设备的对应关系，以便正确开启按钮； 2、 检查蒸汽发生器中水位，使液位保持在 1/2—2/3； 3、 打开总电源开关及仪表开关； 4、 实验开始时，关闭蒸汽发生器补水阀，接通蒸汽发生器的加热电源，打开排放不凝气 阀门（有一点开度即可）； 5、待蒸汽产生后，开启风机（风机阀门不要长时间关闭），将空气流量控制在某一定值。 待进出口温度、壁温稳定后，记录进出口温度、壁温和压差读数。改变空气流量（8—10 次），重复实验，记录数据； 实验结束后，先停蒸汽发生器电源，再停风机，清理现场

实验五 传热膜系数测定实验 一、实验目的 1． 掌握传热膜系数的测定方法； 2． 通过实验掌握确定传热膜系数准数关联式中的系数 A 和指数 a、b 的方法； 3． 通过实验提高对传热膜系数准数关联式的理解，并分析影响传热膜系数的因素，了 解工程上强化传热的措施。 二、实验设备图 1、蒸汽发生器 2、蒸汽管 3、补水口 4、补水阀 5、排水阀 6、套管换热器 7、放气阀 8、冷凝水回流管 9、空气流量调节阀 10、压力传感器 11、孔板流量计 12、空气管 13、风机 三、实验步骤 1、 实验开始前，先熟悉配电箱各按钮与设备的对应关系，以便正确开启按钮； 2、 检查蒸汽发生器中水位，使液位保持在 1/2—2/3； 3、 打开总电源开关及仪表开关； 4、 实验开始时，关闭蒸汽发生器补水阀，接通蒸汽发生器的加热电源，打开排放不凝气 阀门（有一点开度即可）； 5、待蒸汽产生后，开启风机（风机阀门不要长时间关闭），将空气流量控制在某一定值。 待进出口温度、壁温稳定后，记录进出口温度、壁温和压差读数。改变空气流量（8—10 次），重复实验，记录数据； 实验结束后，先停蒸汽发生器电源，再停风机，清理现场

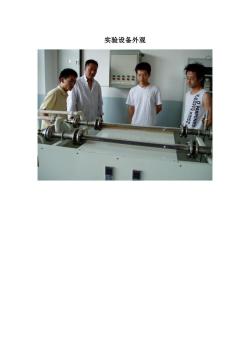

实验设备外观

实验设备外观
