西北大学:《化工原理》课程教学资源(实验指导)实验七 板式精馏塔效率测定实验

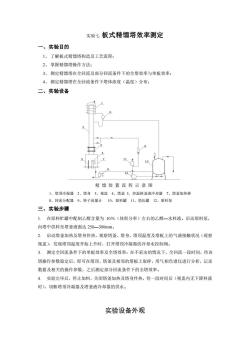

实验七 板式精馏塔效率测定 一、实验目的 1、 了解板式精馏塔构造及工艺流程; 2、 掌握精馏塔操作方法; 3、 测定精馏塔在全回流及部分回流条件下的全塔效率与单板效率; 4、 测定精馏塔在全回流条件下塔体浓度(温度)分布; 二、实验设备 精 馏 装 置 流 程 示 意 图 1、塔顶冷凝器 2、塔身 3、视盅 4、塔釜 5、控温棒釜液冷却器 7、塔釜加热棒 8、回流分配器 9、转子流量计 10、原料罐 11、稳压罐 12、原料泵 三、实验步骤 1. 在原料贮罐中配制乙醇含量为 10%(体积分率)左右的乙醇—水料液。启动原料泵, 向塔中供料至塔釜液面达 250—300mm。 2. 启动塔釜加热及塔身伴热,观察塔釜、塔身、塔顶温度及塔板上的气液接触状况(观察 视盅),发现塔顶温度开始上升时,打开塔顶冷凝器的冷却水控制阀。 3. 测定全回流条件下的单板效率及全塔效率:在不采出的情况下,全回流一段时间,待该 塔操作参数稳定后,即可在塔顶、塔釜及相邻的塔板上取样,用气相色谱仪进行分析,记录 数据及相关的操作参数,之后测定部分回流条件下的全塔效率。 4. 实验完毕后,停止加料,关闭塔釜加热及塔身伴热,待一段时间后(视盅内无下降料液 时),切断塔顶冷凝器及塔釜液冷却器的供水。 实验设备外观
实验七 板式精馏塔效率测定 一、实验目的 1、 了解板式精馏塔构造及工艺流程; 2、 掌握精馏塔操作方法; 3、 测定精馏塔在全回流及部分回流条件下的全塔效率与单板效率; 4、 测定精馏塔在全回流条件下塔体浓度(温度)分布; 二、实验设备 精 馏 装 置 流 程 示 意 图 1、塔顶冷凝器 2、塔身 3、视盅 4、塔釜 5、控温棒釜液冷却器 7、塔釜加热棒 8、回流分配器 9、转子流量计 10、原料罐 11、稳压罐 12、原料泵 三、实验步骤 1. 在原料贮罐中配制乙醇含量为 10%(体积分率)左右的乙醇—水料液。启动原料泵, 向塔中供料至塔釜液面达 250—300mm。 2. 启动塔釜加热及塔身伴热,观察塔釜、塔身、塔顶温度及塔板上的气液接触状况(观察 视盅),发现塔顶温度开始上升时,打开塔顶冷凝器的冷却水控制阀。 3. 测定全回流条件下的单板效率及全塔效率:在不采出的情况下,全回流一段时间,待该 塔操作参数稳定后,即可在塔顶、塔釜及相邻的塔板上取样,用气相色谱仪进行分析,记录 数据及相关的操作参数,之后测定部分回流条件下的全塔效率。 4. 实验完毕后,停止加料,关闭塔釜加热及塔身伴热,待一段时间后(视盅内无下降料液 时),切断塔顶冷凝器及塔釜液冷却器的供水。 实验设备外观
