合肥工业大学：《数字电子技术基础》课程教学资源（课件讲稿）第五章 触发器

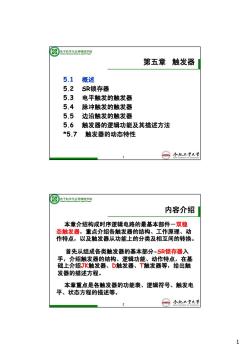

电子科学与应用物理学院 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 合肥工璧大举 电子科学与应用物理学院 内容介绍 本章介绍构成时序逻辑电路的最基本部件一双稳 态触发器，重点介绍各触发器的结构、工作原理、动 作特点，以及触发器从功能上的分类及相互间的转换。 首先从组成各类触发器的基本部分-SR锁存器入 手，介绍触发器的结构、逻辑功能、动作特点，在基 础上介绍丁K触发器、D触发器、T触发器等，给出触 发器的描述方程。 本章重点是各触发器的功能表、逻辑符号、触发电 平、状态方程的描述等。 合肥工营大举 1

1 1 电子科学与应用物理学院 School of Electronic Science & Applied Physics 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6 触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 2 电子科学与应用物理学院 School of Electronic Science & Applied Physics 内容介绍 本章介绍构成时序逻辑电路的最基本部件－双稳 态触发器，重点介绍各触发器的结构、工作原理、动 作特点，以及触发器从功能上的分类及相互间的转换。 首先从组成各类触发器的基本部分-SR锁存器入 手，介绍触发器的结构、逻辑功能、动作特点，在基 础上介绍JK触发器、D触发器、T触发器等，给出触 发器的描述方程。 本章重点是各触发器的功能表、逻辑符号、触发电 平、状态方程的描述等

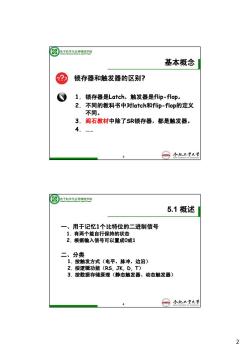

② 电子科学与应用物理学院 基本概念 锁存器和触发器的区别？ 1.锁存器是Latch,触发器是flip-flop。 2.不同的教科书中对latchi和flip-flop的定义 不同。 3.阎石教材中除了SR锁存器，都是触发器。 4. 合肥工营大举 电子科学与应用物理学院 5.1概述 一、用于记忆1个比特位的二进制信号 1.有两个能自行保持的状态 2.根据输入信号可以置成0或1 二、分类 1.按触发方式（电平，脉冲，边沿） 2. 按逻辑功能(RS,JK,D,T) 3.按数据存储原理（静态触发器、动态触发器） 合肥工营大坚 2

2 3 电子科学与应用物理学院 School of Electronic Science & Applied Physics 基本概念 锁存器和触发器的区别? 1. 锁存器是Latch，触发器是flip-flop。 2. 不同的教科书中对latch和flip-flop的定义 不同。 3. 阎石教材中除了SR锁存器，都是触发器。 4. …… 4 电子科学与应用物理学院 School of Electronic Science & Applied Physics 5.1 概述 一、用于记忆1个比特位的二进制信号 1. 有两个能自行保持的状态 2. 根据输入信号可以置成0或1 二、分类 1. 按触发方式（电平，脉冲，边沿） 2. 按逻辑功能（RS, JK, D, T） 3. 按数据存储原理（静态触发器、动态触发器）

② 电子科学与应用物理学院 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6 触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 合肥工璧大举 电子科学与应用物理学院 5.2SR锁存器 一、电路结构与工作原理 0 合肥工整大举 1

1 1 电子科学与应用物理学院 School of Electronic Science & Applied Physics 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6 触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 2 电子科学与应用物理学院 School of Electronic Science & Applied Physics 5.2 SR锁存器 一、电路结构与工作原理 0 0

② 电子科学与应用物理学院 常用缩写 口G:Gate表示门级单元 ▣R:Reset ▣s:set 口时钟信号：CK CLK Clock 口Q的输出取反：Q'QFQ 合肥工璧大举 电子科学与应用物理学院 SR锁存器的不同形式 与非门形式 或非门形式 合肥工营大坚 2

2 3 电子科学与应用物理学院 School of Electronic Science & Applied Physics 常用缩写 ‡G ：Gate 表示门级单元 ‡R ：Reset ‡S ：Set ‡时钟信号：CK CLK Clock ‡Q的输出取反：Q’ QF 4 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR锁存器的不同形式 与非门形式 或非门形式

电子科学与应用物理学院 工作原理 G 1.工作原理 两个或非门接成反馈，引出输入端用来置0,1 定义：Q=1,Q'=0为“1”状态 G2 Q=0,Q'=1为“0”状态 R,为置0输入端，SD为置1输入端 S。R。QQ* 0000 2.根据工作原理得到真值表 001 0S和Qn的“1”信号同时消失后，Q*不定 1 0 0 1 所以正常工作下，应遵循SRD=0的约束条件 0 0 0 0 0 0 0 0 1 0 电子科学与应用物理学院 根据输入推导输出 G 口SD=0Ro=0 Rp- 口保持不变 G ▣S0=1R.=0 RD 口置1 Sp 6 合肥工营大举 3

3 5 电子科学与应用物理学院 School of Electronic Science & Applied Physics 工作原理 6 电子科学与应用物理学院 School of Electronic Science & Applied Physics 根据输入推导输出 ‡SD=0 RD=0 ‡保持不变 ‡SD=1 RD=0 ‡置1

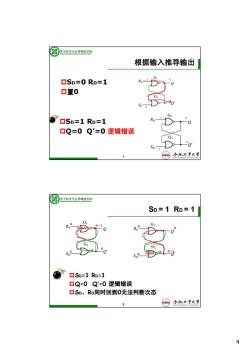

② 电子科学与应用物理学院 根据输入推导输出 G 口SD=0RD=1 口置0 G2 OSD=1 RD=1 Rp 口Q=0Q'=0逻辑错误 G Sp 合肥工营大举 电子科学与应用物理学院 SD=1 RD=1 0 Rp 0-1 0 fa 口SD=1RD=1 口Q=0Q'=0逻辑错误 口SD、Ro同时回到O无法判断次态 合肥工营大坚 4

4 7 电子科学与应用物理学院 School of Electronic Science & Applied Physics 根据输入推导输出 ‡SD=0 RD=1 ‡置0 ‡SD=1 RD=1 ‡Q=0 Q’=0 逻辑错误 8 电子科学与应用物理学院 School of Electronic Science & Applied Physics SD = 1 RD = 1 ‡SD=1 RD=1 ‡Q=0 Q’=0 逻辑错误 ‡SD、RD同时回到0无法判断次态

电子科学与应用物理学院 SR锁存器的真值表 现态次态 口记忆方法： S。RoQQ* 0000 口S是Set,置位信号。 0011 aR是Reset,复位信号。- 1011 口5。Rp不能同时为1 10的 o0 1 0 1110 合肥工营大举 电子科学与应用物理学院 SR锁存器的不同形式 与非门形式 或非门形式 10 合肥工营大坚 5

5 9 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR锁存器的真值表 ‡记忆方法： ‡S是Set,置位信号。 ‡R是Reset，复位信号。 ‡SD RD 不能同时为1 现态 次态 10 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR锁存器的不同形式 与非门形式 或非门形式

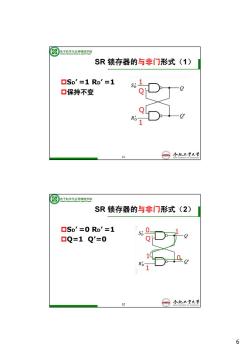

电子科学与应用物理学院 SR锁存器的与非门形式（1) ▣SD'=1RD'=1 Sp 口保持不变 11 合肥工营大举 电子科学与应用物理学院 SR锁存器的与非门形式(2) 口SD'=0RD'=1 S 口Q=1Q'=0 农 合肥工营大坚 6

6 11 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR 锁存器的与非门形式（1） ‡SD’ =1 RD’ =1 ‡保持不变 12 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR 锁存器的与非门形式（2） ‡SD’ =0 RD’ =1 ‡Q=1 Q’=0

电子科学与应用物理学院 SR锁存器的与非门形式（(3) SD'=1 RD'=0 口Q=0Q'=1 Sp 13 合肥工营大草 电子科学与应用物理学院 SR锁存器的与非门形式(4) ▣SD'=0RD'=0 口Q=1Q'=1非法状态 0 合肥工营大坚 7

7 13 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR 锁存器的与非门形式（3） ‡SD’ =1 RD’ =0 ‡Q=0 Q’=1 14 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR 锁存器的与非门形式（4） ‡SD’ =0 RD’ =0 ‡Q=1 Q’=1 非法状态

电子科学与应用物理学院 SR锁存器的动作特点 在任何时刻，输入都能直接改变输出的状态。 SBA 例： Sp 5.2.2 0 11 SbRb Q 说明 00 10 禁态（不定态） 0o1 0 置1（置位） 10 复位) 0 储存 a】 Sn和Rn同时为0一Q,Q同为1 6 15 合肥工营大举 电子科学与应用物理学院 典型应用：消颤开关(1) 拨动开关$时，由于开关触点接通瞬间发生颤动， 要求画出Q、Q的波形。 R R 50R。=10→01→11→01→11→01 合肥工营大坚 8

8 15 电子科学与应用物理学院 School of Electronic Science & Applied Physics SR锁存器的动作特点 在任何时刻，输入都能直接改变输出的状态。 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 16 电子科学与应用物理学院 School of Electronic Science & Applied Physics 典型应用：消颤开关（1） 拨动开关S时，由于开关触点接通瞬间发生颤动， 要求画出Q、Q’的波形。 SD’RD’=10→01 →11 →01 →11 →01
