广东海洋大学：《机械制造技术基础》课程教学资源（讲义）第二章 切削过程及其控制 2.4 刀具磨损形态和磨损机制

一、切削力、切削合力与分力、切削功率 1.切削力 切削力来源于以下两个方面： 1)克服切削层材料和工件表面层材料对弹性变形、塑性变形的抗力。 2)克服刀具与切屑、刀具与工件表面间摩擦阻力所需的力。 型性正力 弹性压力 2.切削合力及分解 -VFeFN-F+F+F 3.切削功率 消耗在切削过程中的功率称为切削功率： PFV10 1000 P=FV×10 根据切削功率选择机床电动机时，还要考虑机床的传动效率。机床电动机的功率PE应为 wpoamm n. 4.单位切削力的概念 单位切削面积上的切削力称为单位切削力，用kc(N/mm)表示： hobo 二、 切削力的测量及切削力经验公式 用测力仪测出切削力，再通过对实验数据的处理，可求得计算切削力的经验公式。在生产实际中

一、切削力、切削合力与分力、切削功率 1．切削力 切削力来源于以下两个方面： l）克服切削层材料和工件表面层材料对弹性变形、塑性变形的抗力。 2）克服刀具与切屑、刀具与工件表面间摩擦阻力所需的力。 2．切削合力及分解 3．切削功率 消耗在切削过程中的功率称为切削功率： 根据切削功率选择机床电动机时，还要考虑机床的传动效率。机床电动机的功率PE应为 4．单位切削力的概念 单位切削面积上的切削力称为单位切削力，用kc（N／mm）表示： 二、切削力的测量及切削力经验公式 用测力仪测出切削力，再通过对实验数据的处理，可求得计算切削力的经验公式。在生产实际中

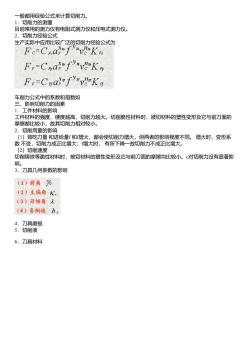

一般都用经验公式来计算切削力。 1.切削力的测量 目前常用的测力仪有电阻式测力仪和压电式测力仪。 2.切削力经验公式 生产实际中应用比较广泛的切削力经验公式为 Fc=CrafvaK r F:=CnaifveK F,=Caf'”Kg 车削力公式中的系数和指数如 三、影响切削力的因素 1.工件材料的影响 工件材料的强度、硬度越高，切削力越大。切削脆性材料时，被切材料的塑性变形及它与前刀面的 摩擦都比较小，故其切削力相对较小。 2.切削用量的影响 (1)背吃刀量和进给量和增大，都会使切削力增大，但两者的影响程度不同。增大时，变形系 数不变，切削力成正比增大；增大时，有所下降一故切削力不成正比增大。 (2)切削速度 切削铸铁等脆性材料时，被切材料的塑性变形及它与前刀面的摩擦均比较小。©对切削力没有显著影 响。 3.刀具几何参数的影响 (1)前角% (2)主偏角K (3)刀倾角2 (4)负倒棱bn 4.刀具磨损 5.切削液 6.刀具材料

一般都用经验公式来计算切削力。 1．切削力的测量 目前常用的测力仪有电阻式测力仪和压电式测力仪。 2．切削力经验公式 生产实际中应用比较广泛的切削力经验公式为 车削力公式中的系数和指数如 三、影响切削力的因素 1．工件材料的影响 工件材料的强度、硬度越高，切削力越大。切削脆性材料时，被切材料的塑性变形及它与前刀面的 摩擦都比较小，故其切削力相对较小。 2．切削用量的影响 （1）背吃刀量 和进给量f 和f增大，都会使切削力增大，但两者的影响程度不同。 增大时，变形系 数 不变，切削力成正比增大；f增大时， 有所下降一故切削力不成正比增大。 （2）切削速度 切削铸铁等脆性材料时，被切材料的塑性变形及它与前刀面的摩擦均比较小。c对切削力没有显著影 响。 3．刀具几何参数的影响 4．刀具磨损 5．切削液 6．刀具材料
