广东海洋大学：《机械制造技术基础》课程教学资源（讲义）第六章 机床夹具设计 6.3 工件在夹具中的定位

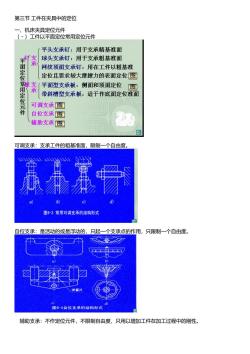

第三节工件在夹具中的定位 一、机床夹具定位元件 (-)工件以平面定位常用定位元件 平头支承钉：用于支承精基准面 平支 球头支承钉：用于支承粗基准面 网纹顶面支承钉：用在工件以粗基准 定位 定位且要求较大摩擦力的表面定位图 做支 平面型支承板：侧面和顶面定位 图 用定位元 承 带斜槽型支承板：适于作底面定位准面 可调支承图 自位支承图 辅助支承图 可调支承：支承工件的粗基准面，限制一个自由度。 0 b c d 图63常用可调支承的结构形式 自位支承：是活动的或是浮动的，只起一个支承点的作用，只限制一个自由度。 弹片 图6-4自位支承的结构形式 辅助支承：不作定位元件，不限制自由度，只用以增加工件在加工过程中的刚性

第三节 工件在夹具中的定位 一、机床夹具定位元件 （－）工件以平面定位常用定位元件 可调支承：支承工件的粗基准面，限制一个自由度。 自位支承：是活动的或是浮动的，只起一个支承点的作用，只限制一个自由度。 辅助支承：不作定位元件，不限制自由度，只用以增加工件在加工过程中的刚性

图6-5铺助支承 (二)工件以孔定位常用定位元件 1.定位销 如下图：是几种常用固定式定位销的结构形式 b) c 图6-6固定式定位销的结构形式 用定位销定位时，短层驻销限制俩个自由度；长园 柱销可限制四个自由度，瑞层锥销限制三个自由度， 2.心轴 几种常用的心轴结构形式如下图： 图6-7定位心轴 过盈配合心轴，限制工件四个自由度；间隙配合心轴，限制工件五个自由度（心轴外圆部分限制四 个自由度，轴肩面限制一个自由度)；小锥锥度心轴，装夹工件时，通过工件孔和心轴接触表面的 弹性变形夹紧工件，使用小锥度心轴定位可获得较高的定位精度，它可以限制五个自由度。 (三)工件以外圆定位常用定位元件

（二）工件以孔定位常用定位元件 1．定位销 如下图：是几种常用固定式定位销的结构形式 2．心轴 几种常用的心轴结构形式如下图： 过盈配合心轴，限制工件四个自由度；间隙配合心轴，限制工件五个自由度（心轴外圆部分限制四 个自由度，轴肩面限制一个自由度）；小锥锥度心轴，装夹工件时，通过工件孔和心轴接触表面的 弹性变形夹紧工件，使用小锥度心轴定位可获得较高的定位精度，它可以限制五个自由度。 （三）工件以外圆定位常用定位元件

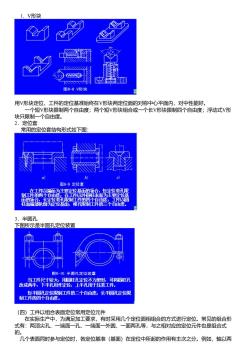

L.V形块 四 图6-8V形块 用V形块定位，工件的定位基准始终在V形块两定位面的对称中心平面内，对中性能好。 一个短V形块限制两个自由度；两个短V形块组合或一个长V形块限制四个自由度；浮动式V形 块只限制一个自由度。 2.定位套 常用的定位套结构形式如下图： b 图6-9定位套 在工件以端面为主要定拉基面的场合，短定位套孔限 制工件的两个自中度：在工以外园表面为主要定位基 面的场合：长定位套限制件的四个自度，工 面端轮廓为定位基面，椎孔限制工件的三个自由度 3.半圆孔 下图所示是半圆孔定位装置 图6-10半圆孔定位装五 当工件尺寸较大，用园柱讯定位不方便时，可将园柱讯 改成两胖，下半孔用作定位上半孔用于压紧工件 短孔定位限制工件的二个自由度，长孔定位限 制工件的四个自由度。 (四)工件以组合表面定位常用定位元件 在实际生产中，为满足加工要求，有时采用几个定位面相组合的方式进行定位。常见的组合形 式有：两顶尖孔、一端面一孔、一端面一外圆、一面两孔等，与之相对应的定位元件也是组合式 的。 几个表面同时参与定位时，各定位基准（基面）在定位中所起的作用有主次之分。例如，轴以两

l．V形块 用V形块定位，工件的定位基准始终在V形块两定位面的对称中心平面内，对中性能好。 一个短V形块限制两个自由度；两个短V形块组合或一个长V形块限制四个自由度；浮动式V形 块只限制一个自由度。 2．定位套 常用的定位套结构形式如下图： 3．半圆孔 下图所示是半圆孔定位装置 （四）工件以组合表面定位常用定位元件 在实际生产中，为满足加工要求，有时采用几个定位面相组合的方式进行定位。常见的组合形 式有：两顶尖孔、一端面一孔、一端面一外圆、一面两孔等，与之相对应的定位元件也是组合式 的。 几个表面同时参与定位时，各定位基准（基面）在定位中所起的作用有主次之分。例如，轴以两

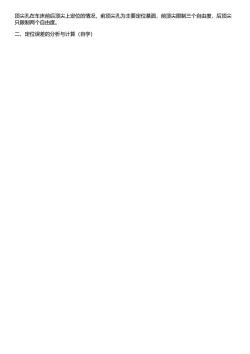

顶尖孔在车床前后顶尖上定位的情况，前顶尖孔为主要定位基面，前顶尖限制三个自由度，后顶尖 只限制两个自由度。 二、定位误差的分析与计算（自学）

顶尖孔在车床前后顶尖上定位的情况，前顶尖孔为主要定位基面，前顶尖限制三个自由度，后顶尖 只限制两个自由度。 二、定位误差的分析与计算（自学）
