四川信息职业技术学院：《零件数控铣削加工》课程教学资源（试卷习题，含答案）模拟试卷六

模拟试卷（六） 题号 一 二 三 四 五 合计 核分人 题分 10 15 30 15 30 100 得分 得分 评分人 第一题：填空题（每空1分共10分） 1. 数控机床实现插补运算较为成熟并得到广泛应用的是插补和插补。 2.切削用量三要素是指主轴转速（切削速度）、 一。对于不同的加工方法，需要 不同的 并应编入程序单内。 3.为了降低切削温度，目前采用的主要方法是切削时冲注切削液。切削液的作用包括一、 防锈和清洗作用。 4.对刀点既是程序的起点，也是程序的终点。为了提高零件的加工精度，对刀点应尽量选 在零件的 基准或工艺基准上。 5.数控加工程序的定义是按规定格式描述零件 和 的数控指令集。 得分 评分人 第二题：判断题（每小题1分共15分） ( )1.镜像功能执行后，第一象限的顺圆G02到第三象限还是顺圆G02。 ( )2.G00和G01的运动轨迹都一样，只是速度不一样。 ( )3.在数控加工中，如果圆弧指令后的半径遗漏，则圆弧指令作直线指令执行。 ( )4.加工中心和数控车床因能自动换刀，在其加工程序中可以编入几把刀具，而数控铣 床因不能自动换刀，在其加工程序只能编入一把刀具。 ( )5.夹具在机床上的安装误差和工件在夹具中的定位、安装误差对加工精度。 不会产生影响。 ()6.切削速度增大时，切削温度升高，刀具耐用度大。 ( )7.工件使用大平面定位时，必须把定位平面做成微凹形。 )8.数控机床作空运行试验的目的是检验加工精度。 ( )9.在数控机床上加工零件，应尽量选用组合夹具和通用夹具装夹工件。避免采用专用 夹具。 第1页 共7页

第 1 页 共 7 页 模拟试卷（六） 题 号 一 二 三 四 五 合 计 核分人 题 分 10 15 30 15 30 100 得 分 得分 评分人 第一题：填空题（每空 1 分共 10 分） 1．数控机床实现插补运算较为成熟并得到广泛应用的是 插补和 插补。 2．切削用量三要素是指主轴转速（切削速度）、 、 。对于不同的加工方法，需要 不同的 ，并应编入程序单内。 3．为了降低切削温度，目前采用的主要方法是切削时冲注切削液。切削液的作用包括 、 、 防锈 和清洗作用。 4．对刀点既是程序的 起点 ，也是程序的 终点 。为了提高零件的加工精度，对刀点应尽量选 在零件的 基准或工艺基准上。 5．数控加工程序的定义是按规定格式描述零件 和 的数控指令集。 得分 评分人 第二题：判断题（每小题 1 分共 15 分） （ ）1．镜像功能执行后，第一象限的顺圆 G02 到第三象限还是顺圆 G02。 （ ）2．G00 和 G01 的运动轨迹都一样，只是速度不一样。 （ ）3．在数控加工中，如果圆弧指令后的半径遗漏，则圆弧指令作直线指令执行。 （ ）4．加工中心和数控车床因能自动换刀，在其加工程序中可以编入几把刀具，而数控铣 床因不能自动换刀，在其加工程序只能编入一把刀具。 （ ）5．夹具在机床上的安装误差和工件在夹具中的定位、安装误差对加工精度。 不会产生影响。 （ ）6．切削速度增大时，切削温度升高，刀具耐用度大。 （ ）7．工件使用大平面定位时，必须把定位平面做成微凹形。 （ ）8．数控机床作空运行试验的目的是检验加工精度。 （ ）9．在数控机床上加工零件，应尽量选用组合夹具和通用夹具装夹工件。避免采用专用 夹具

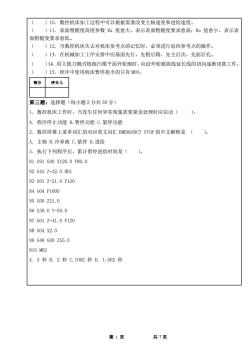

)10.数控机床加工过程中可以根据需要改变主轴速度和进给速度。 )1l.表面粗糙度高度参数Ra值愈大，表示表面粗糙度要求愈高；Ra值愈小，表示表 面粗糙度要求愈低。 ()12.当数控机床失去对机床参考点的记忆时，必须进行返回参考点的操作。 ( )13.在机械加工工序安排中应基面先行，先粗后精，先主后次，先面后孔。 )14.用立铣刀侧刃铣削凸模平面外轮廓时，应沿外轮廓曲线延长线的切向逐渐切离工件。 )15.程序中使用机床暂停指令的只有M00。 得分 评分人 第三题：选择题（每小题2分共30分） 1.数控机床工作时，当发生任何异常现象需要紧急处理时应启动( )。 A.程序停止功能B.暂停功能C.紧停功能 2.数控屏幕上菜单词汇的对应英文词汇EMERGENCY STOP的中文解释是()。 A.主轴B.冷却液C.紧停D.进给 3.执行下列程序后，累计暂停进给时间是()。 N1G91G00X120.0Y80.0 N2G43Z-32.0H01 N3G01Z-21.0F120 N4G04P1000 N5G00Z21.0 N6X30.0Y-50.0 N7G01Z-41.0F120 N8G04X2.0 N9G49G00Z55.0 N10 M02 A.3秒B.2秒C.1002秒D.1.002秒 第2页 共7页

第 2 页 共 7 页 （ ）10．数控机床加工过程中可以根据需要改变主轴速度和进给速度。 （ ）11．表面粗糙度高度参数 Ra 值愈大，表示表面粗糙度要求愈高；Ra 值愈小，表示表 面粗糙度要求愈低。 （ ）12．当数控机床失去对机床参考点的记忆时，必须进行返回参考点的操作。 （ ）13．在机械加工工序安排中应基面先行，先粗后精，先主后次，先面后孔。 （ ）14．用立铣刀侧刃铣削凸模平面外轮廓时，应沿外轮廓曲线延长线的切向逐渐切离工件。 （ ）15．程序中使用机床暂停指令的只有 M00。 得分 评分人 第三题：选择题（每小题 2 分共 30 分） 1．数控机床工作时，当发生任何异常现象需要紧急处理时应启动（ ）。 A．程序停止功能 B.暂停功能 C.紧停功能 2．数控屏幕上菜单词汇的对应英文词汇 EMERGENCY STOP 的中文解释是 （ ）。 A．主轴 B.冷却液 C.紧停 D.进给 3. 执行下列程序后，累计暂停进给时间是（ ）。 N1 G91 G00 X120.0 Y80.0 N2 G43 Z-32.0 H01 N3 G01 Z-21.0 F120 N4 G04 P1000 N5 G00 Z21.0 N6 X30.0 Y-50.0 N7 G01 Z-41.0 F120 N8 G04 X2.0 N9 G49 G00 Z55.0 N10 M02 A．3 秒 B. 2 秒 C.1002 秒 D. 1.002 秒

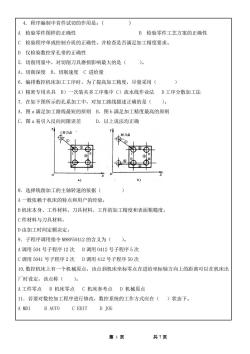

4.程序编制中首件试切的作用是：（ A 检验零件图样的正确性 B检验零件工艺方案的正确性 C 检验程序单或控制介质的正确性，并检查是否满足加工精度要求。 D仅检验数控穿孔带的正确性 5. 切削用量中，对切削刀具磨损影响最大的是( )。 A、切削深度B、切削速度C进给量 6.编排数控机床加工工序时，为了提高加工精度，尽量采用( ) A)精密专用夹具B)一次装夹多工序集中C)流水线作业法D工序分散加工法 7.在如下图所示的孔系加工中，对加工路线描述正确的是( )。 A.图a满足加工路线最短的原则B.图b满足加工精度最高的原则 C.图a易引入反向间隙误差 D.以上说法均正确 对刀点 Y 对刀点 、① 、② 8 5 b) 8.选择铣削加工的主轴转速的依据( A一般依赖于机床的特点和用户的经验， B机床本身、工件材料、刀具材料、工件的加工精度和表面粗糙度， C件材料与刀具材料， D由加工时间定额决定。 9.子程序调用指令M98P50412的含义为()。 A调用504号子程序12次B调用0412号子程序5次 C调用5041号子程序2次D调用412号子程序50次 10.数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出 厂时设定，该点称()。 A工件零点B机床零点C机床参考点D机械原点 11.若要对数控加工程序进行修改，数控系统的工作方式应在()状态下。 A MDI B AUTO C EDIT D JOG 第3页 共7页

第 3 页 共 7 页 4. 程序编制中首件试切的作用是：( ) A 检验零件图样的正确性 B 检验零件工艺方案的正确性 C 检验程序单或控制介质的正确性，并检查是否满足加工精度要求。 D 仅检验数控穿孔带的正确性 5. 切削用量中，对切削刀具磨损影响最大的是（ ）。 A、切削深度 B、切削速度 C 进给量 6．编排数控机床加工工序时，为了提高加工精度，尽量采用（ ） A）精密专用夹具 B）一次装夹多工序集中 C）流水线作业法 D 工序分散加工法 7. 在如下图所示的孔系加工中，对加工路线描述正确的是（ ）。 A．图 a 满足加工路线最短的原则 B．图 b 满足加工精度最高的原则 C．图 a 易引入反向间隙误差 D．以上说法均正确 8．选择铣削加工的主轴转速的依据（ ） A 一般依赖于机床的特点和用户的经验， B 机床本身、工件材料、刀具材料、工件的加工精度和表面粗糙度， C 件材料与刀具材料， D 由加工时间定额决定。 9．子程序调用指令 M98P50412 的含义为（ ）。 A 调用 504 号子程序 12 次 B 调用 0412 号子程序 5 次 C 调用 5041 号子程序 2 次 D 调用 412 号子程序 50 次 10.数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出 厂时设定，该点称（ ）。 A 工件零点 B 机床零点 C 机床参考点 D 机械原点 11．若要对数控加工程序进行修改，数控系统的工作方式应在（ ）状态下。 A MDI B AUTO C EDIT D JOG

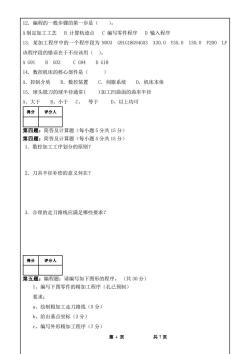

12.编程的一般步骤的第一步是()。 A制定加工工艺B计算轨迹点C编写零件程序D输入程序 13.某加工程序中的一个程序段为N003G91G18G94G03X30.0Y35.0I30.0F200LF 该程序段的错误在于不应该用()。 A G91 B G03 C G94 D G18 14.数控机床的核心部件是( A.控制介质B.数控装置 C.伺服系统 D.机床本体 15.球头铣刀的球半径通常( )加工凹曲面的曲率半径 A、 大于 B、小于 C、等于 D、以上均可 得分 评分人 第四题：简答及计算题（每小题5分共15分） 第四题：简答及计算题（每小题5分共15分） 1.数控加工工序划分的原则？ 2.刀具半径补偿的意义何在？ 3.合理的走刀路线应满足哪些要求？ 得分 评分人 第五题：编程题：请编写如下图形的程序。（共30分） 1、编写下图零件的精加工程序（孔已预制） 要求： a、绘制粗加工走刀路线(5分) b、给出基点坐标(3分) c、编写外形精加工程序(7分) 第4页 共7页

第 4 页 共 7 页 12．编程的一般步骤的第一步是（ ）。 A 制定加工工艺 B 计算轨迹点 C 编写零件程序 D 输入程序 13. 某加工程序中的一个程序段为 N003 G91G18G94G03 X30.0 Y35.0 I30.0 F200 LF 该程序段的错误在于不应该用（ ）。 A G91 B G03 C G94 D G18 14. 数控机床的核心部件是（ ） A．控制介质 B．数控装置 C．伺服系统 D．机床本体 15. 球头铣刀的球半径通常( )加工凹曲面的曲率半径 A、大于 B、小于 C、 等于 D、以上均可 得分 评分人 第四题：简答及计算题（每小题 5 分共 15 分） 第四题：简答及计算题（每小题 5 分共 15 分） 1．数控加工工序划分的原则？ 2．刀具半径补偿的意义何在？ 3. 合理的走刀路线应满足哪些要求？ 得分 评分人 第五题：编程题：请编写如下图形的程序。 （共 30 分） 1、编写下图零件的精加工程序（孔已预制） 要求： a、绘制粗加工走刀路线（5 分） b、给出基点坐标（3 分） c、编写外形精加工程序（7 分）

36 20 R16 30 90 .15 第5页 共7页

第 5 页 共 7 页

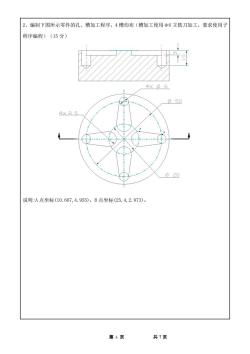

2、 编制下图所示零件的孔、槽加工程序，4槽均布（槽加工使用中6立铣刀加工，要求使用子 程序编程)(15分) 4×功6 功50 4×R5 020 说明：A点坐标(10.667,4.955)，B点坐标(25.4,2.973)。 第6页 共7页

第 6 页 共 7 页 2、编制下图所示零件的孔、槽加工程序，4 槽均布（槽加工使用φ6 立铣刀加工，要求使用子 程序编程）（15 分） 说明:A 点坐标(10.667,4.955)，B 点坐标(25.4,2.973)

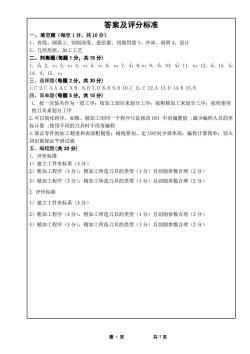

答案及评分标准 一、填空题（每空1分，共10分） 1、直线、圆弧2、切削深度、进给量、切削用量3、冷却、润滑4、设计 5、几何形状、加工工艺 二、判断题（每题1分，共15分） 1.V:2.×:3.×:4.×:5.×:6.x:7.V:8.×:9.V:10.V:11.×;12.√：13.V: 14.V:15.×: 三、选择题（每题2分，共30分） 1.C2.C3.A4.C5.B6.B7.D8.B9.B10.C11.C12.A13.D14.B15.B 四、简单题（每题5分，共15分） 1.按一次装夹作为一道工序：按加工部位来划分工序；按粗精加工来划分工序；按所使用 的刀具来划分工序 2.可以简化程序，如粗、精加工用同一个程序只是修改D01中的偏置值：减少编程人员的坐 标计算：使用不同的刀具时不用再编程 3.保证零件的加工精度和表面粗糙度：路线要短、走刀时间少效率高：编程计算简单：切入 切出能保证平滑过渡 五、编程题（共30分） 1.评价标准 1)建立工件坐标系(3分) 2)粗加工程序(3分)，粗加工所选刀具的类型(1分)且切削参数合理(2分)》 3)精加工程序(3分)，精加工所选刀具的类型(1分)且切削参数合理(2分) 2.评价标准 1)建立工件坐标系(3分) 2)粗加工程序(3分)，粗加工所选刀具的类型(1分)且切削参数合理(2分) 3)精加工程序(3分)，精加工所选刀具的类型(1分)且切削参数合理(2分) 第7页 共7页

第 7 页 共 7 页 答案及评分标准 一、填空题（每空 1 分，共 10 分） 1、直线、圆弧 2、切削深度、进给量、切削用量 3、冷却、润滑 4、设计 5、几何形状、加工工艺 二、判断题(每题 1 分，共 15 分) 1. ；2. ；3. ；4. ；5. ；6. ；7. ；8.；9. ；10. ；11. ；12. ；13. ； 14. ；15. ； 三、选择题(每题 2 分，共 30 分) 1.C 2.C 3.A 4.C 5.B 6.B 7.D 8.B 9.B 10.C 11.C 12.A 13.D 14.B 15.B 四、简单题(每题 5 分，共 15 分) 1. 按一次装夹作为一道工序；按加工部位来划分工序；按粗精加工来划分工序；按所使用 的刀具来划分工序 2.可以简化程序，如粗、精加工用同一个程序只是修改 D01 中的偏置值 ;减少编程人员的坐 标计算 ;使用不同的刀具时不用再编程 3.保证零件的加工精度和表面粗糙度；路线要短、走刀时间少效率高；编程计算简单；切入 切出能保证平滑过渡 五、编程题(共 30 分) 1. 评价标准 1）建立工件坐标系（3 分） 2）粗加工程序（3 分），粗加工所选刀具的类型（1 分）且切削参数合理（2 分） 3）精加工程序（3 分），精加工所选刀具的类型（1 分）且切削参数合理（2 分） 2. 评价标准 1）建立工件坐标系（3 分） 2）粗加工程序（3 分），粗加工所选刀具的类型（1 分）且切削参数合理（2 分） 3）精加工程序（3 分），精加工所选刀具的类型（1 分）且切削参数合理（2 分）
