广东海洋大学：《机械制造技术基础》课程教学资源（讲义）第六章 机床夹具设计 6.2 机床夹具概述

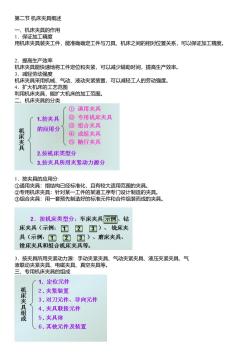

第二节机床夹具概述 一、机床夹具的作用 1.保证加工精度 用机床夹具装夹工件，能准确确定工件与刀具、机床之间的相对位置关系，可以保证加工精度。 2.提高生产效率 机床夹具能快速地将工件定位和夹紧，可以减少辅助时间，提高生产效率。 3.减轻劳动强度 机床夹具采用机械、气动、液动夹紧装置，可以减轻工人的劳动强度。 4.扩大机床的工艺范围 利用机床夹具，能扩大机床的加工范围。 二、 机床夹具的分类 ①通用夹具 1.按夹具 ②专用机床夹具 的应用分 ③组合夹具 机床夹具 ④成组夹具 ⑤ 随行夹具 2.按机床类型分 3.按夹具所用夹紧动力源分 1.按夹具的应用分 ①通用夹具：指结构已经标准化，且有较大适用范围的夹具。 ②专用机床夹具：针对某一工件的某道工序专门设计制造的夹具。 ③组合夹具：用一套预先制造好的标准元件和合件组装而成的夹具。 2.按机床类型分：车床夹具示例、钻 床夹具（示例：①23）、铣床夹 具（示例：①23）、磨床夹具、 镗床夹具和组合机床夹具等。 3.按夹具所用夹紧动力源：手动夹紧夹具、气动夹紧夹具、液压夹紧夹具、气 液联动夹紧夹具、电磁夹具、真空夹具等。 三、专用机床夹具的组成 1.定位元件 2.夹紧装置 夹 3,对刀元件、导向元件 4.夹具联接元件 成 5.夹具体 6.其他元件及装置

第二节 机床夹具概述 一、机床夹具的作用 1．保证加工精度 用机床夹具装夹工件，能准确确定工件与刀具、机床之间的相对位置关系，可以保证加工精度。 2．提高生产效率 机床夹具能快速地将工件定位和夹紧，可以减少辅助时间，提高生产效率。 3．减轻劳动强度 机床夹具采用机械、气动、液动夹紧装置，可以减轻工人的劳动强度。 4．扩大机床的工艺范围 利用机床夹具，能扩大机床的加工范围。 二、机床夹具的分类 1．按夹具的应用分: ①通用夹具：指结构已经标准化，且有较大适用范围的夹具。 ②专用机床夹具：针对某一工件的某道工序专门设计制造的夹具。 ③组合夹具：用一套预先制造好的标准元件和合件组装而成的夹具。 3．按夹具所用夹紧动力源：手动夹紧夹具、气动夹紧夹具、液压夹紧夹具、气 液联动夹紧夹具、电磁夹具、真空夹具等。 三、专用机床夹具的组成

1.定位元件：确定工件正确位置的元件。 2.夹紧装置：使工件在外力作用下仍能保持其正确定位位置的装置。 3.对刀元件、导向元件：夹具中用于确定（或引导）刀具相对于夹具定位元件具有正确位置关系的 元件。 4.夹具联接元件：用于确定夹具在机床上具有正确位置并与之联接的元件。 5.夹具体：用于联接夹具元件和有关装置使之成为一个整体的基础件，夹具通过夹具体与机床联 接。 定位元件、夹紧装置和夹具体是夹具的基本组成部分，其他部分可根据需要设置

1．定位元件：确定工件正确位置的元件。 2．夹紧装置：使工件在外力作用下仍能保持其正确定位位置的装置。 3．对刀元件、导向元件：夹具中用 于确定（或引导）刀具相对于夹具定位元件具有正确位置关系的 元件。 4．夹具联接元件：用于确定夹具在机床上具有正确位置并与之联接的元件。 5．夹具体：用于联接夹具元件和有关装置使之成为一个整体的基础件，夹具通过夹具体与机床联 接。 定位元件、夹紧装置和夹具体是夹具的基本组成部分，其他部分可根据需要设置
