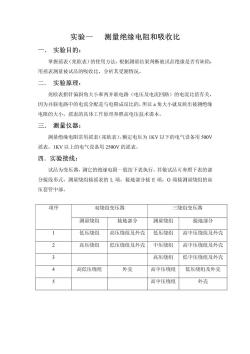

实验一测量绝缘电阻和吸收比 一.实验目的： 掌握摇表（兆欧表）的使用方法，根据测量结果判断被试品绝缘是否有缺陷， 用摇表测量被试品的吸收比，分析其受潮情况。 二.实验原理 兆欧表指针偏斜角大小和两并联电路（电压及电流回路）的电流比值有关， 因为并联电路中的电流分配是与电阻成反比的，所以a角大小就反映出被测绝缘 电阻的大小，摇表的具体工作原理参照高电压技术课本。 三.测量仪器： 测量绝缘电阻常用摇表（兆欧表），额定电压为1KV以下的电气设备用500V 摇表，1KV以上的电气设备用2500V的摇表。 四.实验接线： 试品为变压器，测它的绝缘电阻一般按下表执行，其他试品可参照下表的部 分接线形式，测量绕组接摇表的L端，接地部分接E端，G端接测量绕组的高 压套管中部。 项序 双绕组变压器 三绕组变压器 测量绕组 接地部分 测量绕组 接地部分 低压绕组 高压绕组及外壳 低压绕组 高中压绕组及外壳 2 高压绕组 低压绕组及外壳 中压绕组 高中压绕组及外壳 3 高压绕组 低中压绕组及外壳 高低压绕组 外壳 高中压绕组 低压绕组及外壳 高中压绕组 外壳

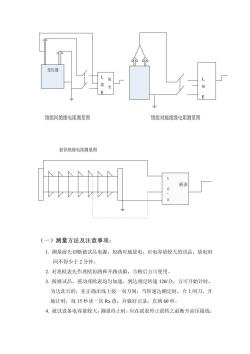

Ead-3 绕组间绝缘电阻测量图 绕组对地绝缘电阻测量图 套管绝缘电阻测量图 (一)测量方法及注意事项： 1.测量前先切断被试品电源，短路对地放电，对电容量较大的试品，放电时 间不得少于2分钟。 2.对兆欧表先作兆欧短路和开路试验，合格后方可使用。 3.接被试品，摇动兆欧表均匀加速，到达规定转速120分，方可开始计时， 为达此目的，在正确出线上装一双刀闸，当转速达额定时，合上闸刀，开 始计时，每15秒读一次Rx值，并做好记录，直到60秒。 4.被试设备电容量较大，测量终止时，应在摇表停止摇转之前断开高压接线

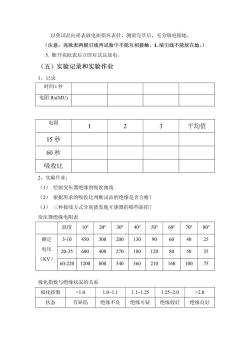

以免试品向摇表放电而损坏表针，测量完毕后，充分放电接地 (注意：兆欧表两根引线再试验中不能互相接触，L端引线不能放在地。) 5.断开兆欧表后立即对试品放电。 (五)实验记录和实验作业 1、记录 时间t秒 电阻RxMU) 电阻 3 平均值 15秒 60秒 吸收比 2、实验作业： (1)绘制变压器绝缘的吸收曲线 (2)根据所求的吸收比判断试品的绝缘是否合格？ (3)三种接线方式分别能发现互感器的哪些缺陷？ 变压器绝缘电阻表 温度 10° 20° 30° 40° 50° 60° 70° 80° 额定 3-10 450 300 200 130 90 60 40 25 电压 20-35 600 400 270 180 120 80 50 35 (KV) 60-2201200800 540 360210 160 100 75 极化指数与绝缘状况的关系 极化指数2.0 状态 有缺陷 绝缘不良 绝缘可疑 绝缘较好 绝缘良好
