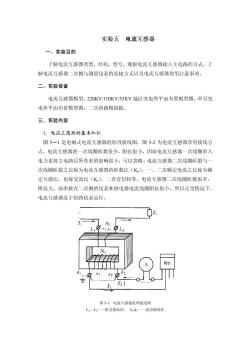

实验五电流互感器 一、实验目的 了解电流互感器类型，结构，型号。观察电流互感器接入主电路的方式。了 解电流互感器二次侧与测量仪表的连接方式以及电流互感器使用注意事项。 二、实验设备 电流互感器模型，220KV/110KV/35KV地区变电所平面布置模型图，牵引变 电所平血布置模型图，二次回路模拟板。 三、实验内容 1.电流互感器的基本识 图5一1是电磁式电流互感器的原理接线图。图5-2为电流互感器常用接线方 式。电流互感器的一次线圈匝数很少，阻抗很小，因而电流互感器一次线圈串入 电力系统主电路后所带来的影响很小，可以忽略。电流互感器二次线圈匝数与 次线圈匝数之比称为电流互感器的匝数比(K)。一、二次额定电流之比称为额 定互感比，也称交流比(K)。二者近似相等。电流互感器二次线圈匝数很多， 阻抗大，而串接在二次侧的仪表和继电器电流线圈阻抗很小，所以正常情况下， 电流互感器近于短路状态运行。 N2 Wh Z.( 图5-1电流互感器原甲接线图 L,L,—原边接线柱：kk一湖边接线柱

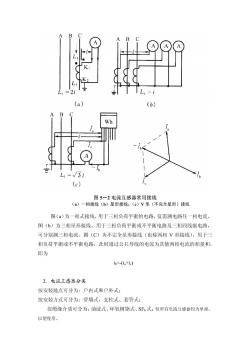

A)(A 2 (a) (b L=/31 (c) 图5一2电流互感器常用接线 (a)一相接线(b)星形接线：(c)V形（不完全星形）接线 图()为一相式接线，用于三相负荷平衡的电路，仅需测电路任一相电流。 图(b)为三相星形接线，用于三相负荷平衡或不平衡电路及三相四线制电路， 可分别测三相电流。图(C)为不完全星形接线（也称两相V形接线），用于三 相负荷平衡或不平衡电路，此时通过公共导线的电流为其他两相电流的相量和， 即为 i6=-(+ie) 2.电流互感器分类 按安装地点可分为：户内式和户外式： 按安装方式可分为：穿墙式、支柱式、套管式： 按绝缘介质可分为：油浸式、环氧树脂式、S℉6式：但所有电流感器均为单相， 以便使用

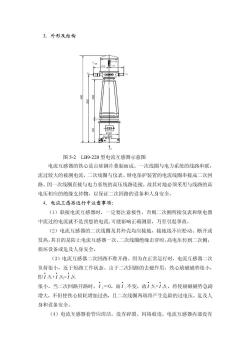

3.外形及结构 图5-2LB9-220型电流互感器示意图 电流互感器的铁心是由硅钢片叠制而成。一次线圈与电力系统的线路串联， 流过较大的被测电流，二次线圈与仪表、继电保护装置的电流线图串接成二次回 路。因一次线圈直接与电力系统的高压线路连接，故其对地必须采用与线路的高 电压相应的绝缘支持物，以保证二次回路的设备和人身安全。 4.电流互感器运行中注意事项： (1)联接电流互感器时，一定要注意极性，否则二次侧所接仪表和继电器 中流过的电流就不是预想的电流，可能影响正确测量，乃至引起事故。 (2)电流互感器的二次线圈及其外壳均应接地，接地线不应松动、断开或 发热。其目的是防止电流互感器一次、二次线圈绝缘击穿时，高电压传到二次侧， 损坏设备或危及人身安全。 (3)电流互感器二次回路不准开路。因为在正常运行时，电流互感器二次 负荷很小，近于短路工作状态。由于二次回路的去磁作用，铁心励磁磁势很小， 即/，N+IN=iN 很小。当二次回路开路时，1=0，而11不变，故1N=IN,将使励磁磁势急刷剧 增大，不但使铁心损耗增加过热，且二次线圈两端将产生危险的过电压，危及人 身和设备安全。 (4)电流互感器套管应清洁，没有碎裂、闪络痕迹。电流互感器内部没有

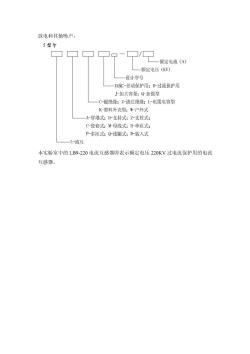

放电和其他噪声。 5型号 已口口己只二一额定电流) 一额定电压(KV) 一设计序号 D或c-差动保护用：B过流保护用 」加大容量：Q加强型 -C-磁绝缘：一浇注绝缘：1一电缆电容型 K塑料外壳型：界户外式 -A穿墙式：B支持式：Z-支柱式： C资套式：M母线式：D单匝式： F-多匝式；Q线圈式：R-装入式 一1-流石 本实验室中的LB9220电流互感器即表示额定电压220KV过电流保护用的电流 互感器
