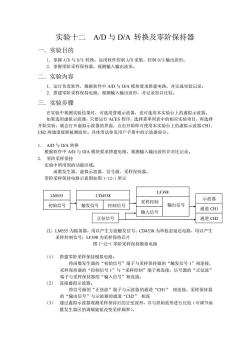

实验十二AD与D/A转换及零阶保持器 一.实验目的 L.掌握A/D与D/A转换，运用软件控制A/D采集，控制D/A输出波形： 2.掌握零阶采样保持器，观测输入输出波形。 二.实验内容 1,运行仿真软件，根据软件中AD与DA模块要求搭建电路，并完成实验记录： 2.搭建零阶采样保持电路，观测输入输出波形，并记录加以比较。 三.实验步骤 在实验中观测实验结果时，可选用普通示波器，也可选用本实验台上的虚拟示波 如果选用拟示波器 只要运行ACES程序 选择菜单列表 的相应实验项目 再选择 开始实验，就会打开虚拟示波器的界面，点击开始即可使用本实验台上的虚拟示波器CH1、 CH2两通道观察被测波形。具体用法参见用户手册中的示波器部分。 1.A/D与DA转换 根据软件中AD与DA模块要求搭建电路，观测输入输出波形并对比记录。 2.零阶采样保持 实验中所用到的功能区域： 函数发生器、虚拟示波器、信号源、采样保持器。 零阶采样保持电路示意图如图1-12-1所示 LF398 LM555 CD4538 采样控制 示波器 初始信号 触发信号控制信号 输出信号 输入信号 通道CH 正弦信号 通道CH2 注：M555为振荡器，用以产生方波触发信号：CD4538为单稳态延迟电路，用以产生 采样控制信号：L398为采样保持芯片 图1-12-1零阶采样保持模拟电路 (1)搭建零阶采样保持模拟电路 将函数发生器的“初始信号”端子与采样保持器的“触发信号1”相连接 采样保持器的“控制信号1”与“采样控制”端子相连接，信号源的“正弦波 端子与采样保持器的“输入信号”相连接： (2)连接虚拟示波被器： 将信号源的“正弦波”端子与示波器的通道“CH1”相连接，采样保持器 的“输出信号”与示波器的通道 “CH2”相连 (3)通过虚拟示波器观测采样保持后的正弦波形，并与原始波形进行比较（可调节函 数发生器区的调频旋钮改变采样频率)

实验十二 A/D 与 D/A 转换及零阶保持器 一．实验目的 1．掌握 A/D 与 D/A 转换，运用软件控制 A/D 采集，控制 D/A 输出波形； 2．掌握零阶采样保持器，观测输入输出波形。 二．实验内容 1．运行仿真软件，根据软件中 A/D 与 D/A 模块要求搭建电路，并完成实验记录； 2．搭建零阶采样保持电路，观测输入输出波形，并记录加以比较。 三．实验步骤 在实验中观测实验结果时，可选用普通示波器，也可选用本实验台上的虚拟示波器。 如果选用虚拟示波器，只要运行 ACES 程序，选择菜单列表中的相应实验项目，再选择 开始实验，就会打开虚拟示波器的界面，点击开始即可使用本实验台上的虚拟示波器 CH1、 CH2 两通道观察被测波形。具体用法参见用户手册中的示波器部分。 1． A/D 与 D/A 转换 根据软件中 A/D 与 D/A 模块要求搭建电路，观测输入输出波形并对比记录。 2． 零阶采样保持 实验中所用到的功能区域： 函数发生器、虚拟示波器、信号源、采样保持器。 零阶采样保持电路示意图如图 1-12-1 所示 注：LM555 为振荡器，用以产生方波触发信号；CD4538 为单稳态延迟电路，用以产生 采样控制信号；LF398 为采样保持芯片 图 1-12-1 零阶采样保持模拟电路 （1） 搭建零阶采样保持模拟电路： 将函数发生器的“初始信号”端子与采样保持器的“触发信号 1”相连接， 采样保持器的“控制信号 1”与“采样控制”端子相连接，信号源的“正弦波” 端子与采样保持器的“输入信号”相连接； （2） 连接虚拟示波器： 将信号源的“正弦波”端子与示波器的通道“CH1” 相连接，采样保持器 的“输出信号”与示波器的通道“CH2” 相连 （3） 通过虚拟示波器观测采样保持后的正弦波形，并与原始波形进行比较（可调节函 数发生器区的调频旋钮改变采样频率）。 正弦信号 初始信号 LM555 触发信号 控制信号 CD4538 输入信号 输出信号 采样控制 LF398 通道 CH1 通道 CH2 示波器

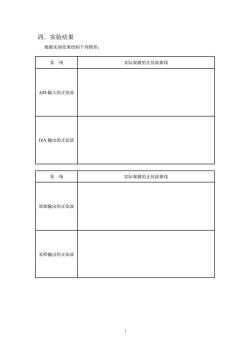

四.实验结果 根据实验结果绘制下列图形 系统 实际观测的正弦波曲线 AWD输入的正弦波 D/A输出的正弦波 系统 实际观测的正弦波曲线 原始输出的正弦波 采样输出的正弦波

1 四．实验结果 根据实验结果绘制下列图形： 系 统 实际观测的正弦波曲线 A/D 输入的正弦波 D/A 输出的正弦波 系 统 实际观测的正弦波曲线 原始输出的正弦波 采样输出的正弦波
