《放射物理学》课程教学课件（打印版）第二章 X射线的产生 Production os X-rays

Chapter 2 Production of X-rays

·射线产生的历史：189518 X射线产生的条件 ▣射线管 口射线的产生机制 口射线辐射场的空间分布 口射线的基本特性

X射线出的发现 口1895年11月8日，他琴在暗室中做阴极射线管气体放电 实验时，为避免紫外线与可见光的影响特用黑纸将射 线管包住，但偶然发现与之相距一段距离的荧光屏上会 发微光.伦琴认定这是一种来自射线管但不是例极射线 的神秘射线。伦琴对此现象的研究发现这一神秘射线的 穿透性及以直进性，不被磁场偏斜等性质，因对其本质 的不确定性，故称其为X射线。 ·在伦琴之前有人在操作阴极射线管时发现此特异现象， 但未深究。(“当真理碰到鼻尖的时候还是没有得到真 理”。) ·X射线特征谱的波长代表原子能级的间隔，谱线的精细 结构显示能级的精细结构，所以通过对X射线的研究， 可以进一步探索原子的内部结构

X射线产生的条件 ·高速带电粒子撞击物质受阻而突然减速时都能 产生射线 口射线必须具备色个基本条件： ·1,应有一个电子源能根据需要随时提供足 够数量的电子。 ·2.应能够获得高速电子流。电场真空 ·3,要有一个能够经受高速电子童击而产生X射 线的靶

To produce medical images with X-rays,a source is required that; 1.Produces enough x rays in a short time 2.Allows the user to vary the x-ray energy 3.Provides X rays in a reproducible fashion

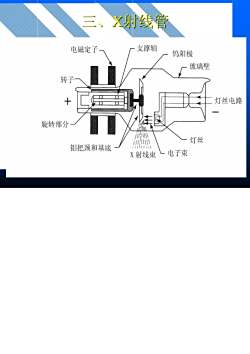

三、X射线管 电磁定子 一支撑轴 钨阳极 玻璃壁 转 灯丝电路 旋转部分 0N 灯丝 钼把颈和基底 X射线束 L电子束

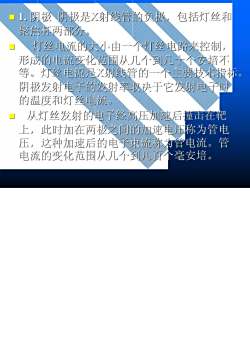

·1,阴极阴极是X射线管的负极， 包括灯丝刑 聚焦杯两部勿 灯丝电流的大小由一个灯丝电路来控制， 形成的电流变化范围从几不到几头个安培不 等。厅丝电流是X射线管的一个主要技术指标。 阴极发射电子的发射率取决于它发射电子时 的温度和灯丝电流。 从灯丝发射的电子经高压加速后童击在靶 上，此时加在两极之间的加速电压称为管电 压，这种加速后的电子束流称为管电流。管 电流的变化范围从几个到几百个毫安培

口管电压灯丝电流对管电流的影响 120 口在诊断中为了获取大的管电沉和有用的X射线 能量，要选取大的灯丝电流和40kV~140kV间 的管电压

·2.阳极阳极是X射线管的正极，目前有两和 类型的阳极：固定的和旋转的。固定阳极 射线管常用手牙科线成像系统，某些移动 式的成像系统少及其它不需要犬的管电流和 大功率的特殊用途的系统。一般的X射线管 通常使用旋转阴极。 口阳极有三大功能：首先阴极是一个导电 体，它接收小阴极发射出的电子并将们传 导至与X射线管连的电缆，使其能返回高压 发生器；其次阳极为X射线靶提供机械支撑： 第三阳极是一个良好的热辐射体

■下表总结了一些靶材料的特性，所有这 些材料均具有良好的散热能力
