《机电传动控制》 部分课后习题及答案

2.1从运动方程式怎样看出系统是加速的、减速的、稳定的和静 止的各种工作状态？ 答：运动方程式： Ty-TL=J dw dt Ty -TL=Ta T>0时：系统加速；T0时：系统稳速； T<0时，系统减速或反向加速

2.2说明机电传动系统运动方程式中的拖动转矩、静态转矩和动 态转矩的概念。 答：拖动转矩：电动机产生的转矩Tm或负载转矩T,与转速相同时，就是 拖动转矩。 静态转矩：电动机轴上的负载转矩T,它不随系统加速或减速而变化。 动态转矩：系统加速或减速时，存在一个动态转矩T,它使系统的运 动状态发生变化

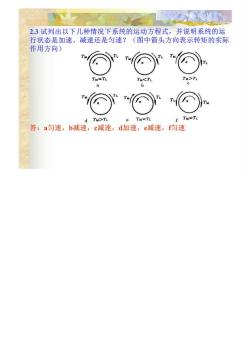

2.3试列出以下几种情况下系统的运动方程式，并说明系统的运 行状态是加速、减速还是匀速？（图中箭头方向表示转矩的实际 作用方向) T TuT TH-TY T TH>TL 答：a匀速，b减速，c减速，d加速，e减速，f匀速

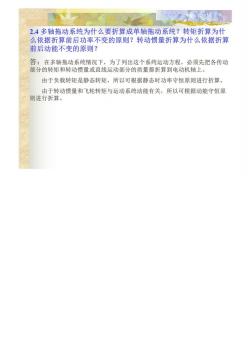

2.4多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什 么依据折算前后功率不变的原则？转动惯量折算为什么依据折算 前后动能不变的原则？ 答：在多轴拖动系统情况下，为了列出这个系统运动方程，必须先把各传动 部分的转矩和转动惯量或直线运动部分的质量都折算到电动机轴上。 由于负载转矩是静态转矩，所以可根据静态时功率守恒原则进行折算。 由于转动惯量和飞轮转矩与运动系统动能有关，所以可根据动能守恒原 则进行折算

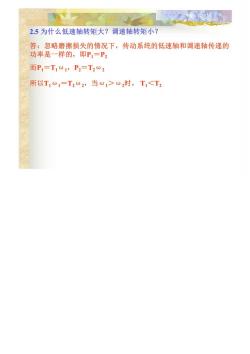

2.5为什么低速轴转矩大？调速轴转矩小？ 答：忽略磨擦损失的情况下，传动系统的低速轴和调速轴传递的 功率是一样的，即P,=P2 而P1=T101P2=T202 所以T101=T202”当01>0时，T,<T2

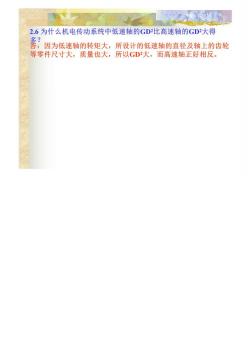

2.6为什么机电传动系统中低速轴的GD2比高速轴的GD2大得 套？因为低速轴的转矩大，所设计的低速轴的直径及轴上的齿轮 等零件尺寸大，质量也大，所以GD大，而高速轴正好相反

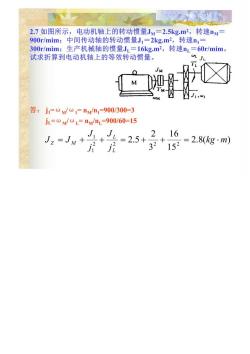

2.7如图所示，电动机轴上的转动惯量J=2.5kg.m2,转速nM= 900r/mim;中间传动轴的转动惯量J1=2kg.m2,转速n1= 300rmim;生产机械轴的惯量J=16kg.m2,转速nu=60r/mim 试求折算到电动机轴上的等效转动惯量。 ☒ 答：j=0/o=n/m,-900/300=3 jL=0w/oL=nwmL-=900/60=15 216 Jz=Jy+ +=2.5+ 2+152 =2.8(kg·m)

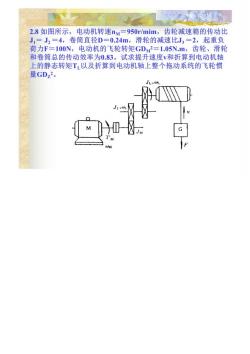

2.8如图所示，电动机转速n,=950rmim,齿轮减速箱的传动比 J1=J2=4,卷筒直径D=0.24m,滑轮的减速比J3=2,起重负 荷力F=100N,电动机的飞轮转矩GD、2=1.05N.m,齿轮、滑轮 和卷筒总的传动效率为0.83。试求提升速度v和折算到电动机轴 上的静态转矩T以及折算到电动机轴上整个拖动系统的飞轮惯 量GDz2

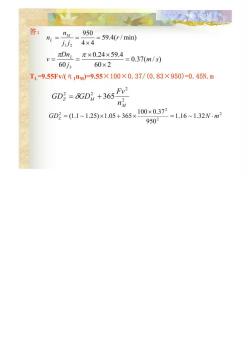

答： n,= nM 950 4×4 =59.4(r/min) πDn, V= 元×0.24×594=0.37(m1s) 60j3 60×2 T1=9.55Fv/(n1n)-9.55×100×0.37/(0.83×950)=0.45N.m GD=6GD2+365m2 n GD=0.11.25)x1.05+365×100x0372-1.16132N-m2 9502
