延安大学：《结构力学 Structural Mechanics》课程教学资源（模拟考试）第03套（试题）

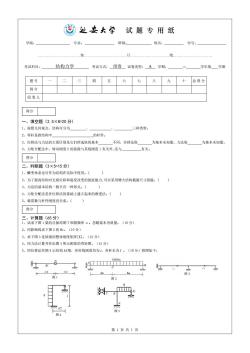

丝安大字 试题专用纸 学院： 专业： 班级： 姓名： 学号 装 订…… 线 考试科目： 结构力学 考试方式：闭卷试卷类型：A一学期： 学年第一学期 题号 三 四 五 六 七 九 总得分 得分 阅卷人 得分 一、填空题(2.5×8=20分) 1、按照几何观点，结构可分为 三种类型。 2、零杆是指结构中 的杆件。 3、位移法与力法的主要区别是它们所选取的基本 不同，位移法取 为基本未知量，力法取 为基本未知量。 4、力矩分配法中，转动刚度S的值除与其线刚度i有关外，还与 有关。 得分 二、判断题(3×5=15分) 1、瞬变体系也可作为结构在实际中使用。() 2、为了提高结构对支座位移和温度改变的抵抗能力，可以采用增大结构截面尺寸措施。() 3、力法的基本结构一般只有一种形式。() 4、力矩分配法是在位移法的基础上建立起来的渐进法。（) 5、载常数与杆件刚度没关系。() 得分 三、计算题(65分) 1、试求下图1梁的自振周期T和圆频率0。忽略梁本身质量。(10分) 2、用影响线求下图2的Mc。(10分) 3、求下图3连续梁的整体刚度矩阵[K]。(12分) 4、用力法计算并作出图4所示刚架的弯矩图。(15分) 5、用位移法作图5示结构M图，各杆线刚度均为，各杆长为1。(18分)附图如下： 10kN/m A4LB 1/2 1/2 人 4m 6m 图3 图2 。可 D 图5 第1页共1页

试 题 专 用 纸 ………………………………装………………………………订……………………………线…………………………… 第 1 页 共 1 页 学院： 专业： 班级： 姓名： 学号： 题 号 一 二 三 四 五 六 七 八 九 十 总得分 得 分 阅卷人 一、填空题（2.5×8=20 分） 1、按照几何观点，结构可分为 、 、 三种类型。 2、零杆是指结构中 的杆件。 3、位移法与力法的主要区别是它们所选取的基本 不同，位移法取 为基本未知量，力法取 为基本未知量。 4、力矩分配法中，转动刚度 S 的值除与其线刚度 i 有关外,还与 有关。 二、判断题（3×5=15 分） 1、瞬变体系也可作为结构在实际中使用。( ) 2、为了提高结构对支座位移和温度改变的抵抗能力,可以采用增大结构截面尺寸措施。( ) 3、力法的基本结构一般只有一种形式。( ) 4、力矩分配法是在位移法的基础上建立起来的渐进法。( ) 5、载常数与杆件刚度没关系。( ) 三、计算题（65 分） 1、试求下图 1 梁的自振周期 T 和圆频率 ω。忽略梁本身质量。（10 分） 2、用影响线求下图 2 的 Mc。（10 分） 3、求下图 3 连续梁的整体刚度矩阵[K]。（12 分） 4、用力法计算并作出图 4 所示刚架的弯矩图。（15 分） 5、用位移法作图 5 示结构 M 图，各杆线刚度均为 i，各杆长为 l 。（18 分）附图如下： 得分 得分 得分 考试科目： 结构力学 考试方式： 闭卷 试卷类型： A 学期： 学年第 学期 图 1 图 2 图 3 q A C B D 图 5 q 图 4 l l/2
