延安大学：《结构力学 Structural Mechanics》课程教学资源（模拟考试）第04套（试题）

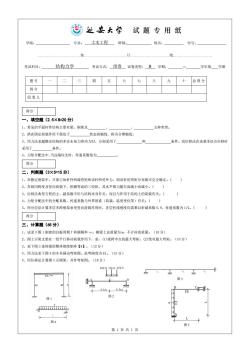

试题专用纸 学院： 专业： 土木工程 班级： 姓名： 学号： 装 订 线 考试科目： 结构力学 考试方式：闭卷试卷类型：B学期： 学年第一学期 题号 一 三 四 五 六 t 八 九 总得分 得分 阅卷人 得分 一、填空题(2.5×8=20分) 1、常见的平面杆件结构主要有梁、刚架及 五种类型。 2、拱在固定荷载作用下使处于 状态的轴线，称为合理轴线。 3、用力法求超静定结构的多余未知力和内力时，分别采用了」 和 条件。而位移法在求基本结点位移时 采用了」 条件。 4、力矩分配法中，当远端铰支时，传递系数值为 得分 二、判断题(3×5=15分) 1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆的弯矩分布就可完全确定。() 2、在相同跨度及竖向荷载下，拱脚等高的三铰拱，其水平推力随矢高减小而减小。() 3、位移法典型方程的主、副系数不但与结构本身有关，而且与作用于结构上的荷载有关。( 4、力矩分配法中的分配系数、传递系数与外界因素（荷栽，温度变化等）有关。(） 5、用分层法计算多层多跨刚架承受竖向荷载作用时，各层柱线刚度均需乘以折减系数0.9，传递系数为1/2。(） 得分 三、计算题(65分) 1、试求下图1刚架的自振周期T和圆频率。。横梁上总质量为m,不计柱的质量。(10分) 2、图2示简支梁在一组平行移动荷载作用下，求：(1)梁跨中点的最大弯矩：（②）绝对最大弯矩。(10分) 3、求下图3连续梁的整体刚度矩阵【K】。(12分) 4、用力法求下图4的M并画出弯矩图。抗弯刚度为EI。(15分) 5、用位移法计算图5示刚架，并作弯矩图。(18分) 80kN 50kN 40kN 2mv2m 图3 4.5m 4.5m 图2 图1 ADa 图4 图5 第1页共1页

试 题 专 用 纸 ………………………………装………………………………订……………………………线…………………………… 第 1 页 共 1 页 学院： 专业： 土木工程 班级： 姓名： 学号： 题 号 一 二 三 四 五 六 七 八 九 十 总得分 得 分 阅卷人 一、填空题（2.5×8=20 分） 1、常见的平面杆件结构主要有梁、刚架及 、 、 五种类型。 2、拱在固定荷载作用下使处于 状态的轴线，称为合理轴线。 3、用力法求超静定结构的多余未知力和内力时，分别采用了 和 条件。而位移法在求基本结点位移时 采用了 条件。 4、力矩分配法中,当远端铰支时，传递系数值为 。 二、判断题（3×5=15 分） 1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆的弯矩分布就可完全确定。( ) 2、在相同跨度及竖向荷载下，拱脚等高的三铰拱，其水平推力随矢高减小而减小。( ) 3、位移法典型方程的主、副系数不但与结构本身有关，而且与作用于结构上的荷载有关。( ) 4、力矩分配法中的分配系数、传递系数与外界因素（荷栽，温度变化等）有关。( ) 5、用分层法计算多层多跨刚架承受竖向荷载作用时，各层柱线刚度均需乘以折减系数 0.9，传递系数为 1/2。( ) 三、计算题（65 分） 1、试求下图 1 刚架的自振周期 T 和圆频率 ω。横梁上总质量为 m，不计柱的质量。（10 分） 2、图 2 示简支梁在一组平行移动荷载作用下，求：(1)梁跨中点的最大弯矩；(2)绝对最大弯矩。（10 分） 3、求下图 3 连续梁的整体刚度矩阵【K】。（12 分） 4、用力法求下图 4 的 M 并画出弯矩图。抗弯刚度为 EI。（15 分） 5、用位移法计算图 5 示刚架，并作弯矩图。（18 分） 得分 得分 得分 考试科目： 结构力学 考试方式： 闭卷 试卷类型： B 学期： 学年第 学期 图 1 图 2 图 4 图 3 图 5 EI EI
